Cách bảo vệ bảng mạch khi rửa siêu âm không chỉ nằm ở việc chọn máy, mà còn ở điều kiện an toàn, dung dịch, tần số và thời gian rửa phù hợp. M&D Ultrasonic chia sẻ những nguyên tắc kỹ thuật giúp kỹ sư bảo trì và sản xuất nhận diện linh kiện nhạy cảm, tránh sai lầm thao tác thường gặp, từ đó giữ bảng mạch sạch sâu mà không nứt mối hàn, bong lớp phủ hay hỏng cảm biến.

Nguyên lý hoạt động máy rửa siêu âm và tác động lên bảng mạch

Máy rửa siêu âm tạo ra sóng tần số cao truyền vào dung dịch, gây ra hiện tượng cavitation, tức là quá trình hình thành và sụp đổ liên tục của những bong bóng khí cực nhỏ.

Chính lực cơ học sinh ra từ quá trình này giúp bứt tách nhựa thông, dầu flux và bụi bẩn bám sâu trong khe hẹp của bảng mạch. Tuy nhiên, cùng một cơ chế tạo ra hiệu quả làm sạch mạnh mẽ đó cũng tiềm ẩn nguy cơ làm hỏng linh kiện nhạy cảm nếu người dùng không kiểm soát đúng điều kiện vận hành.

Cơ chế cavitation và khả năng làm sạch sâu

Khi sóng siêu âm truyền qua dung dịch, áp suất trong chất lỏng thay đổi liên tục theo chu kỳ cao thấp, khiến các bong bóng khí siêu nhỏ hình thành rồi vỡ ra gần như tức thời.

Lúc bong bóng sụp đổ, chúng tạo ra tia nước siêu tốc và sóng áp lực cục bộ, tác động trực tiếp lên bề mặt bảng mạch để bứt tách:

• Bụi bẩn;
• Dầu mỡ;
• Oxit;
• Cặn flux;
• Tạp chất bám trong các vị trí khó tiếp cận.

Ưu điểm nổi bật của cơ chế này là khả năng len lỏi vào khe giữa chân linh kiện, dưới đáy linh kiện dán bề mặt và bên trong lỗ qua mạch, những vị trí mà bàn chải hay khăn lau khó tiếp cận.

Rủi ro hư hỏng từ cavitation mạnh quá mức

Nếu cường độ cavitation quá lớn hoặc kéo dài quá lâu, tia nước siêu tốc và áp lực cục bộ có thể gây:

• Bong lớp phủ bảo vệ;
• Nứt hoặc suy yếu mối hàn;
• Ảnh hưởng linh kiện có kết cấu cơ khí tinh xảo;
• Tác động đến vật liệu mềm hoặc lớp phủ mỏng.

Một rủi ro khác ít được chú ý là hiện tượng cộng hưởng. Tần số siêu âm có thể trùng hoặc tác động đến tần số dao động tự nhiên của một số linh kiện chứa phần tử cộng hưởng bên trong như tinh thể thạch anh hoặc cảm biến, khiến năng lượng dao động tăng lên và gây hư hỏng mà mắt thường khó nhận biết ngay.

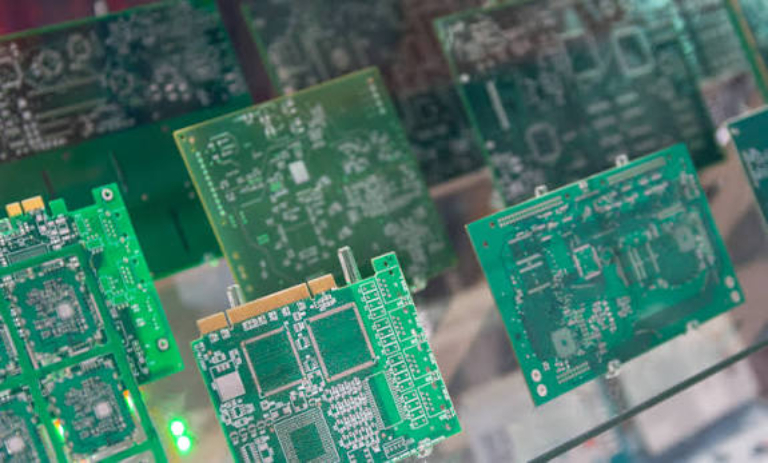

Điều kiện để bảng mạch có thể làm sạch bằng siêu âm an toàn

Không phải bảng mạch nào cũng có thể đưa thẳng vào bể rửa siêu âm mà không cần kiểm tra trước.

Bảng mạch sử dụng linh kiện tiêu chuẩn, không có phần tử cơ khí chuyển động hoặc cảm biến nhạy thường thuận lợi hơn cho quá trình rửa. Tuy nhiên, người vận hành vẫn cần đánh giá cấu hình PCB, vật liệu bề mặt và mức độ bẩn trước khi xác định thông số.

Đánh giá cấu hình PCB trước khi rửa

Trước tiên, cần kiểm tra trên bảng mạch có các linh kiện nhạy cảm hay không, đặc biệt là:

• Cảm biến áp suất;
• Cảm biến gia tốc;
• Micro MEMS;
• Tinh thể thạch anh;
• Loa;
• Buzzer;
• Linh kiện có cấu trúc cơ khí hoặc cộng hưởng bên trong.

Những linh kiện này tiềm ẩn nguy cơ bị ảnh hưởng bởi cavitation. Vì vậy, tùy cấu tạo thực tế, có thể cần tháo rời, che chắn hoặc lựa chọn phương pháp làm sạch khác.

Một bước quan trọng là đọc datasheet của linh kiện, bởi nhiều nhà sản xuất có hướng dẫn cụ thể về khả năng chịu rửa, ngâm dung dịch hoặc tiếp xúc với sóng siêu âm.

Nhận diện vật liệu và lớp phủ bề mặt nhạy cảm

Nền FR-4 và lớp đồng mạ trên bảng mạch thường có độ bền tương đối tốt, nhưng nhiều thành phần khác có thể nhạy cảm hơn như:

• Lớp sơn phủ mỏng;
• Nhãn dán;
• Lớp phủ bảo vệ;
• Nhựa mềm;
• Cao su;
• Hợp chất tổng hợp trên linh kiện.

Trước khi rửa, người dùng nên xác định loại lớp phủ như acrylic, silicone, urethane hoặc epoxy để đánh giá khả năng tương thích với dung dịch và chế độ siêu âm dự kiến.

Phân loại mức độ bẩn để xác định có cần dùng siêu âm hay không

Không phải mọi mức độ bẩn đều cần rửa siêu âm.

Rửa siêu âm phù hợp hơn khi:

• Có nhiều nhựa thông;
• Flux bám sâu;
• Dầu bẩn nằm trong khe nhỏ;
• Bụi sản xuất tích tụ dưới linh kiện;
• Phương pháp lau hoặc phun khó tiếp cận.

Ngược lại, bảng mạch chỉ dính bụi nhẹ cục bộ hoặc đã phủ lớp bảo vệ dày có thể chỉ cần lau hoặc phun rửa bằng dung dịch phù hợp, tránh đưa vào bể siêu âm khi không thật sự cần thiết.

Lựa chọn dung dịch làm sạch phù hợp cho bảng mạch

Dung dịch dùng để rửa bảng mạch bằng máy rửa siêu âm cần vừa loại bỏ được flux, dầu mỡ và bụi hàn, vừa hạn chế nguy cơ ăn mòn đồng, thiếc và lớp phủ bảo vệ.

Việc lựa chọn phải dựa trên loại vết bẩn và cấu tạo bảng mạch. Ngoài ra, không nên dùng nước máy trực tiếp khi quy trình yêu cầu độ sạch cao vì khoáng chất còn lại sau khi khô có thể ảnh hưởng đến độ tin cậy điện.

Loại dung dịch	Trường hợp sử dụng	Lưu ý
Dung dịch trung tính và kiềm nhẹ	Dung dịch trung tính dạng nhũ hóa hoặc kiềm nhẹ pha loãng khoảng 2–5%, phù hợp với dầu mỡ và tạp chất hữu cơ trên nhiều loại bảng mạch	Kiểm tra khả năng tương thích với hợp kim, lớp phủ và vật liệu đặc biệt trước khi áp dụng hàng loạt
Dung dịch axit nhẹ	Dùng khi cần xử lý oxit kim loại hoặc cặn khoáng, nồng độ tham khảo khoảng 1–5%	Chỉ sử dụng khi cần thiết, kiểm soát thời gian tiếp xúc và đánh giá nguy cơ ảnh hưởng nhựa, kim loại và lớp phủ
Dung môi chuyên dụng	Có thể cần khi xử lý keo hoặc cặn khó tan trong các quy trình chuyên biệt	Không dùng dung môi dễ cháy trực tiếp trong bể siêu âm thông thường; cần tuân thủ thiết kế thiết bị và yêu cầu an toàn của dung môi

Lưu ý: Với bảng mạch điện tử, nước khử khoáng, nước khử ion hoặc nước tinh khiết thường phù hợp hơn nước máy trong những quy trình cần hạn chế cặn khoáng sau khi khô.

Lựa chọn tần số, công suất, nhiệt độ và thời gian rửa phù hợp

Tần số, công suất, nhiệt độ và thời gian là bốn thông số quyết định sự cân bằng giữa hiệu quả làm sạch và mức độ an toàn cho bảng mạch.

Không nên áp dụng một cấu hình cố định cho mọi PCB. Các thông số cần được điều chỉnh theo loại chất bẩn, dung dịch và linh kiện có trên mạch.

Nguyên tắc chọn tần số siêu âm cho bảng mạch

Có thể tham khảo đặc điểm các dải tần như sau:

Dải tần	Đặc điểm	Mức độ phù hợp
20–40 kHz	Cavitation mạnh, khả năng bóc tách bẩn cao	Cần thận trọng với PCB và linh kiện nhạy cảm
Khoảng 40 kHz	Cân bằng giữa khả năng làm sạch và mức tác động	Phù hợp với nhiều ứng dụng làm sạch bảng mạch thông thường
68–130 kHz	Cavitation nhỏ và dịu hơn, tiếp cận khe nhỏ tốt	Phù hợp hơn với bảng mạch và linh kiện có độ nhạy cao

Tần số thấp có thể xử lý bẩn mạnh nhưng đồng thời tăng nguy cơ ảnh hưởng đến vật liệu mỏng và lớp phủ. Với bảng mạch nhạy cảm, dải tần cao hơn thường là phương án cần cân nhắc.

Thiết lập nhiệt độ và thời gian rửa theo loại bẩn

Nhiệt độ dung dịch cho linh kiện điện tử có thể tham khảo trong khoảng 40–60°C, tùy khả năng chịu nhiệt của linh kiện và dung dịch sử dụng.

Thời gian rửa thường tham khảo khoảng 5–10 phút, nhưng người vận hành nên bắt đầu ở mức thấp rồi đánh giá kết quả.

Có thể tham khảo:

• Bảng mạch bẩn nhẹ: khoảng 40–45°C, thời gian khoảng 5 phút.
• Bảng mạch bám bẩn nhiều hơn: có thể tăng dần nhiệt độ và thời gian trong phạm vi phù hợp.
• PCB có linh kiện nhạy cảm: ưu tiên nhiệt độ và thời gian thấp hơn, thử nghiệm trước khi áp dụng hàng loạt.

Không nên mặc định rằng nhiệt độ càng cao hoặc thời gian càng dài thì khả năng làm sạch càng tốt.

Điều chỉnh công suất và kiểm tra ảnh hưởng lên bảng mạch

Người vận hành nên bắt đầu với mức công suất thấp, chẳng hạn khoảng 30% nếu thiết bị cho phép điều chỉnh, rồi quan sát kết quả trước khi tăng dần.

Công suất quá cao có thể làm tăng nguy cơ ảnh hưởng đến linh kiện nhạy cảm, lớp phủ hoặc mối hàn.

Sau mỗi lần thử, nên kiểm tra:

• Lớp phủ;
• Mối hàn;
• Chân linh kiện;
• Nhãn hoặc vật liệu mềm;
• Các dấu hiệu biến dạng;
• Chức năng của bảng mạch.

Với sản phẩm có giá trị cao, cần thử nghiệm trên mẫu đại diện trước khi đưa cả lô vào quy trình.

Những linh kiện và vật liệu nhạy cảm cần đặc biệt lưu ý

Bảng mạch chứa linh kiện nhạy cảm không đồng nghĩa với việc tất cả đều có thể xử lý giống nhau. Tùy cấu tạo, người vận hành có thể phải tháo linh kiện, che chắn hoặc không sử dụng siêu âm.

Nhóm linh kiện/vật liệu	Rủi ro khi rửa siêu âm	Khuyến nghị
Linh kiện có phần tử cộng hưởng bên trong	Tinh thể quartz, cảm biến áp suất, cảm biến gia tốc và micro MEMS có thể bị tác động cơ học, mất hiệu chuẩn hoặc hư hỏng	Kiểm tra datasheet. Nếu nhà sản xuất không cho phép rửa siêu âm, không nên đưa linh kiện trực tiếp vào bể
Linh kiện cơ khí tinh xảo	Công tắc, relay mini, loa, buzzer có thể bị ảnh hưởng ở lò xo, màng rung hoặc bộ phận chuyển động	Ưu tiên tháo rời hoặc sử dụng phương pháp làm sạch phù hợp khác
Vật liệu mềm và lớp phủ bề mặt	Nhựa mềm, cao su, sơn, nhãn và lớp phủ mỏng có thể biến dạng, nứt hoặc bong	Đánh giá độ tương thích, giảm cường độ và thời gian nếu quy trình cho phép

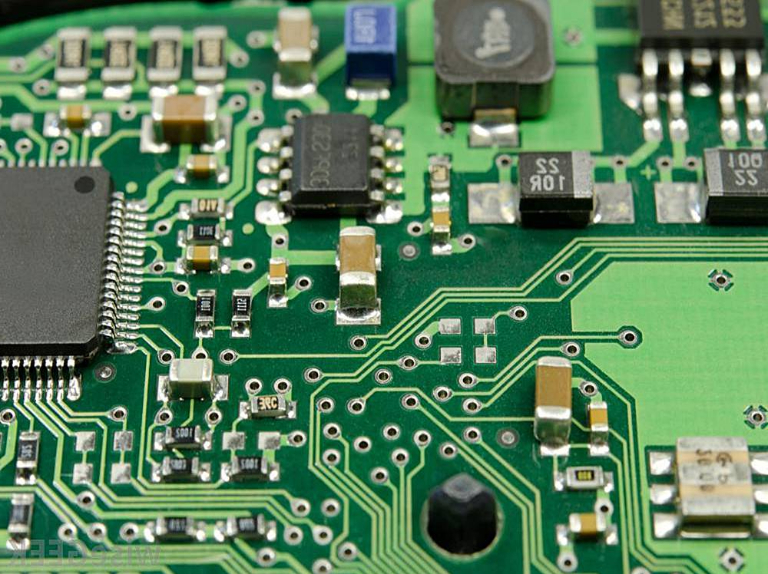

Quy trình bảo vệ bảng mạch trước, trong và sau khi rửa

Cách bảo vệ bảng mạch khi rửa siêu âm hiệu quả cần được thực hiện xuyên suốt từ khâu đánh giá ban đầu đến hậu xử lý.

Một quy trình hoàn chỉnh có thể chia thành ba giai đoạn: chuẩn bị – vận hành – hậu xử lý.

Bước 1: Chuẩn bị trước khi rửa

Trước khi đưa PCB vào bể, người vận hành cần:

1. Kiểm tra cấu hình bảng mạch: nhận diện linh kiện nhạy cảm.
2. Đọc datasheet: xác định linh kiện nào không cho phép rửa siêu âm hoặc ngâm dung dịch.
3. Quyết định tháo hoặc che chắn: xử lý các linh kiện có nguy cơ.
4. Loại bỏ bẩn thô: thổi khí hoặc lau nhẹ.
5. Kiểm tra bể rửa: đảm bảo thiết bị ổn định và mức dung dịch phù hợp.
6. Pha dung dịch: theo đúng tỷ lệ và khả năng tương thích với PCB.
7. Ưu tiên nước tinh khiết: hạn chế cặn khoáng sau khi khô.

Bước 2: Vận hành trong quá trình rửa

Bảng mạch nên được đặt trong giỏ chuyên dụng và bố trí sao cho:

• Không chạm đáy bể;
• Không xếp chồng quá dày;
• Có khoảng cách giữa các PCB;
• Dung dịch tiếp cận được cả hai mặt;
• Sóng siêu âm phân bố tương đối đồng đều.

Trước khi rửa lô đầu tiên, có thể chạy máy với dung dịch nhưng chưa có PCB trong bể để khử khí hòa tan, giúp cavitation ổn định hơn.

Trong quá trình rửa cần theo dõi:

• Thời gian;
• Nhiệt độ;
• Công suất;
• Tình trạng dung dịch;
• Dấu hiệu bất thường của thiết bị.

Với PCB mới đưa vào quy trình lần đầu, nên sử dụng chu trình ngắn và kiểm tra kết quả trước khi điều chỉnh tăng thông số.

Bước 3: Hậu xử lý sau rửa

Sau khi rửa, bảng mạch cần được xử lý kỹ để hạn chế dung dịch hoặc độ ẩm còn sót.

Quy trình có thể gồm:

1. Lấy bảng mạch ra và để dung dịch thoát bớt.
2. Tráng lại bằng nước khử khoáng hoặc nước tinh khiết nếu quy trình yêu cầu.
3. Thổi khô bằng khí nén sạch.
4. Chú ý khu vực dưới linh kiện và lỗ qua mạch.
5. Sấy bằng khí nóng hoặc thiết bị phù hợp ở mức nhiệt độ an toàn.
6. Để PCB khô hoàn toàn.
7. Kiểm tra trực quan và kiểm tra chức năng trước khi sử dụng.

Không nên cấp điện cho bảng mạch khi chưa xác nhận các vị trí dưới linh kiện, khe nhỏ và lỗ mạch đã khô hoàn toàn.

Các sai lầm phổ biến dễ gây hư hỏng bảng mạch

Nhiều sự cố không xuất phát từ công nghệ siêu âm mà từ cách lựa chọn dung dịch, thời gian, cách bố trí PCB hoặc hậu xử lý chưa phù hợp.

Sai lầm thường gặp	Hậu quả	Cách khắc phục
Rửa quá lâu với suy nghĩ càng lâu càng sạch	Tăng thời gian PCB tiếp xúc với cavitation và hóa chất, có thể ảnh hưởng mối hàn, lớp phủ và linh kiện	Xác định thời gian theo kết quả thực tế; nếu sau khoảng 5–10 phút đã đạt độ sạch thì không kéo dài không cần thiết
Sử dụng dung dịch không tương thích hoặc nước máy trực tiếp	Có thể gây ăn mòn, để lại cặn khoáng và ảnh hưởng độ tin cậy điện sau khi khô	Kiểm tra khả năng tương thích; ưu tiên dung dịch dành cho điện tử và nước khử khoáng hoặc nước tinh khiết
Vận hành khi bể thiếu dung dịch	Cavitation không ổn định, thiết bị dễ hoạt động trong điều kiện bất lợi	Kiểm tra mức dung dịch trước khi khởi động
Xếp bảng mạch quá dày hoặc để chạm đáy	Sóng phân bố không đều, một số vùng không sạch và tăng nguy cơ va chạm	Dùng giỏ chuyên dụng, duy trì khoảng cách và không để PCB chạm đáy
Không kiểm tra linh kiện nhạy cảm trước rửa	Có thể làm hỏng cảm biến, phần tử cộng hưởng hoặc cơ cấu bên trong	Kiểm tra datasheet và xác định phương án tháo, che chắn hoặc dùng phương pháp khác
Sấy chưa khô hoàn toàn	Độ ẩm hoặc dung dịch tồn dư có thể gây rò điện, ăn mòn và lỗi khi cấp nguồn	Thổi và sấy kỹ, đặc biệt dưới linh kiện và trong lỗ mạch, chỉ cấp nguồn sau khi xác nhận PCB đã khô

Kết luận

Để đảm bảo hiệu quả làm sạch mà không ảnh hưởng đến linh kiện, người dùng cần hiểu rõ cách bảo vệ bảng mạch khi rửa siêu âm và xây dựng quy trình phù hợp với từng loại bo mạch cụ thể. Việc kiểm soát đúng dung dịch, thông số vận hành và bước xử lý sau rửa sẽ giúp hạn chế rủi ro, đồng thời duy trì độ ổn định của sản phẩm điện tử. M&D Ultrasonic có thể hỗ trợ doanh nghiệp đánh giá yêu cầu làm sạch và lựa chọn giải pháp siêu âm phù hợp với từng quy trình sản xuất thực tế.
