Quy trình thiết kế và sản xuất máy rửa siêu âm theo yêu cầu

Máy rửa siêu âm theo yêu cầu là giải pháp được thiết kế riêng theo sản phẩm, loại chất bẩn, yêu cầu độ sạch và nhịp sản xuất của từng doanh nghiệp.

Khác với máy tiêu chuẩn có sẵn về kích thước, công suất và cấu hình, hệ thống thiết kế riêng cho phép tối ưu đồng bộ từ bể rửa, tần số siêu âm, công suất, gia nhiệt, lọc tuần hoàn, tráng, sấy đến mức độ tự động hóa.

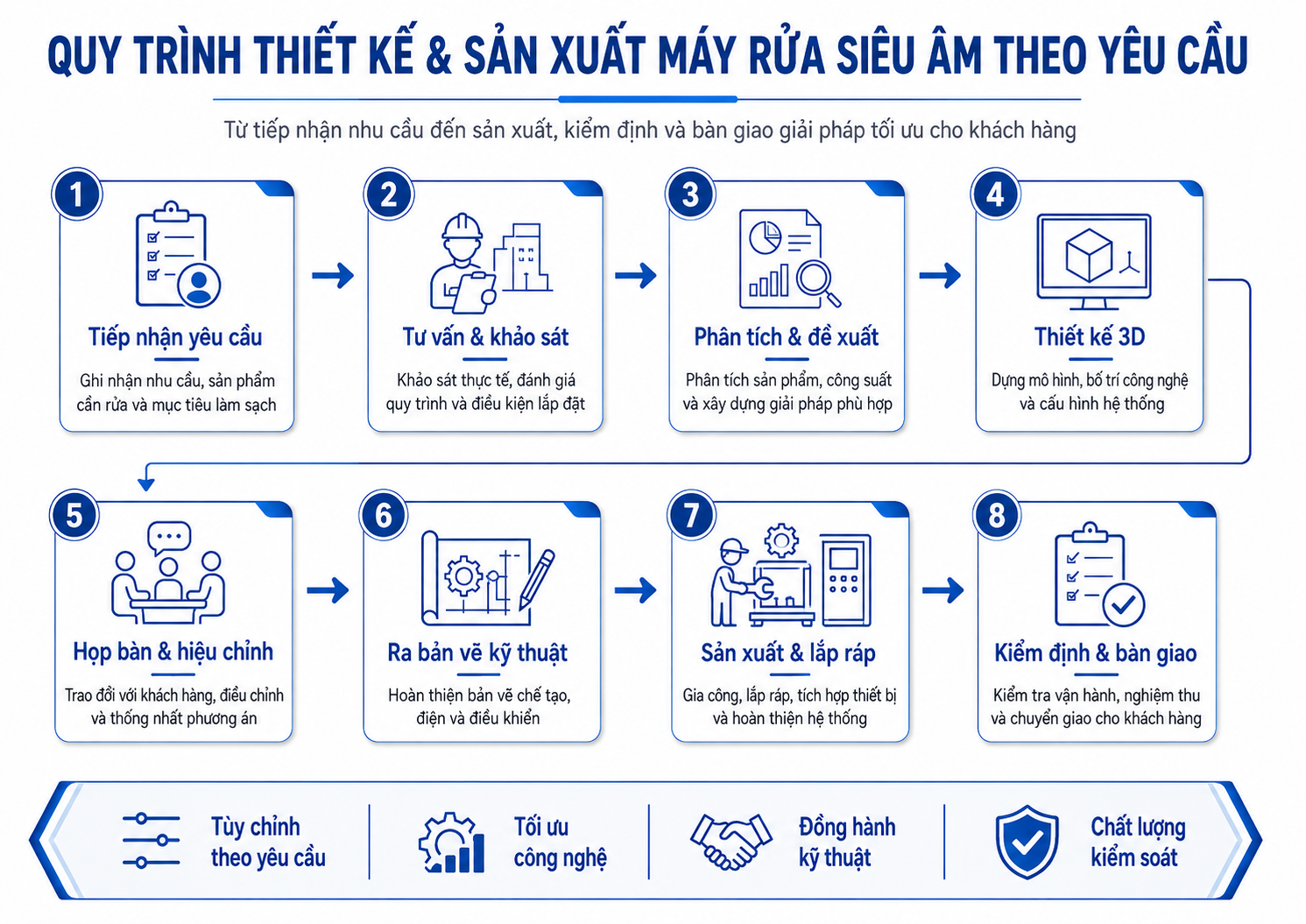

Tại M&D Ultrasonic, quy trình phát triển máy được triển khai theo logic:

Khảo sát sản phẩm → thử nghiệm làm sạch → xây dựng quy trình → thiết kế hệ thống → chế tạo → FAT → lắp đặt và SAT → nghiệm thu.

Mục tiêu không chỉ là tạo ra một thiết bị có sóng siêu âm, mà là xây dựng một quy trình làm sạch ổn định, lặp lại và phù hợp thực tế sản xuất.

4. Thiết kế hệ thống theo điều kiện vận hành thực tế

Sau khi quy trình làm sạch đã được xác lập, M&D Ultrasonic bắt đầu thiết kế máy.

Thiết kế hệ thống siêu âm

Tần số và công suất được lựa chọn dựa trên:

• Loại chất bẩn;
• Vật liệu sản phẩm;
• Hình dạng chi tiết;
• Kích thước bể;
• Tải trọng mỗi mẻ;
• Thời gian chu trình.

Các dải tần như 28 kHz, 40 kHz, 68 kHz, 80 kHz hoặc 120 kHz được lựa chọn theo đặc tính làm sạch của từng ứng dụng.

Đối với công suất siêu âm, không nên chỉ lấy một giá trị W/L cố định rồi nhân với thể tích bể.

Kỹ sư còn cần xem xét:

• Hình dạng bể;
• Chiều sâu dung dịch;
• Tải sản phẩm;
• Mức độ che chắn của giỏ;
• Vị trí bố trí đầu rung;
• Điều kiện tải thực tế.

Mục tiêu không phải là tạo ra công suất càng lớn càng tốt, mà là tạo được trường siêu âm phù hợp và đủ đồng đều trong vùng làm sạch.

Thiết kế bể và kết cấu cơ khí

Kích thước bể được xác định theo kích thước sản phẩm hoặc giỏ hàng, đồng thời phải có khoảng không cần thiết để dung dịch lưu thông và trường siêu âm hoạt động hiệu quả.

Tải trọng mỗi mẻ ảnh hưởng trực tiếp đến kết cấu bể, khung máy, giỏ hàng và cơ cấu nâng hạ.

Vật liệu bể, chiều dày inox và kết cấu gia cường được lựa chọn theo dung tích, nhiệt độ, hóa chất và điều kiện vận hành thực tế.

Thiết kế lọc, gia nhiệt và sấy

Hệ thống lọc giúp loại bỏ cặn và dầu tích tụ trong dung dịch, hỗ trợ duy trì hiệu quả làm sạch ổn định và kéo dài thời gian sử dụng hóa chất.

Gia nhiệt được tính toán theo dung tích bể, nhiệt độ làm việc và thời gian cần đạt nhiệt.

Tùy sản phẩm, hệ thống có thể tích hợp:

• Tráng nước sạch;
• Phun rửa;
• Thổi khí;
• Sấy khí nóng;
• Sấy cưỡng bức;
• Các giải pháp sấy đặc thù.

Thiết kế tự động hóa

Với hệ thống nhiều công đoạn, PLC và HMI được lập trình theo chu trình thực tế thay vì chỉ điều khiển bật/tắt từng thiết bị riêng lẻ.

Các thông số có thể được quản lý gồm:

• Thời gian;
• Nhiệt độ;
• Công suất;
• Trình tự;
• Nâng hạ;
• Bơm;
• Gia nhiệt;
• Sấy;
• Cảnh báo;
• Liên động an toàn.

M&D Ultrasonic hiện có nền tảng tích hợp PLC, HMI, băng chuyền và cơ cấu nâng hạ tự động cho các hệ thống nhiều khoang.

5. Chốt cấu hình và tiêu chí nghiệm thu

Trước khi chế tạo, hai bên cần thống nhất rõ cấu hình kỹ thuật và tiêu chí nghiệm thu.

Các nội dung nên được xác định gồm:

• Sản phẩm và tải trọng mỗi mẻ;
• Số lượng sản phẩm/mẻ;
• Thời gian chu trình;
• Nhiệt độ vận hành;
• Chất lượng sản phẩm sau rửa;
• Chức năng từng khoang;
• Chế độ tự động;
• Các yêu cầu an toàn;
• Điều kiện FAT;
• Điều kiện SAT.

Nguyên tắc quan trọng là:

Không nên chế tạo máy xong rồi mới xác định thế nào là đạt.

Tiêu chí càng rõ từ đầu thì quá trình chạy thử, nghiệm thu và bàn giao càng minh bạch.

6. Chế tạo và tích hợp tại xưởng M&D Ultrasonic

Sau khi phương án được phê duyệt, hệ thống được chuyển sang giai đoạn thiết kế chi tiết và chế tạo.

Quá trình này bao gồm đồng bộ nhiều phần:

• Cơ khí;
• Hệ thống siêu âm;
• Điện;
• Gia nhiệt;
• Lọc;
• Đường ống;
• Sấy;
• Cơ cấu chuyển động;
• PLC và HMI.

Điểm khác biệt giữa một bể rửa thông thường và một hệ thống công nghiệp hoàn chỉnh nằm ở khả năng tích hợp các thành phần thành một chu trình vận hành ổn định.

Vì vậy, quá trình chế tạo không đơn giản chỉ là gia công bể rồi gắn đầu rung, mà phải kiểm soát cả độ cứng vững, bố trí đầu rung, đường tuần hoàn, công suất nhiệt, tải điện và logic điều khiển.

7. FAT – chạy thử trước khi xuất xưởng

Sau khi hoàn thiện, máy được kiểm thử tại xưởng.

Nội dung FAT có thể gồm:

• Kiểm tra độ kín bể và đường ống;
• Kiểm tra bơm và hệ thống lọc;
• Kiểm tra gia nhiệt;
• Kiểm tra đầu rung và bộ phát;
• Kiểm tra hệ thống sấy;
• Kiểm tra cơ cấu nâng hạ;
• Kiểm tra cảm biến;
• Kiểm tra PLC và HMI;
• Kiểm tra cảnh báo và liên động;
• Chạy thử chu trình hoàn chỉnh.

M&D Ultrasonic hiện thực hiện chạy thử tại xưởng để kiểm tra công suất siêu âm, nhiệt độ, chức năng an toàn và hệ thống tự động hóa trước khi giao hàng.

Nếu có sản phẩm mẫu, chạy thử với sản phẩm thực tế là phương án tốt nhất để đánh giá hiệu quả trước khi xuất xưởng.

8. Lắp đặt, SAT và nghiệm thu tại nhà máy

Sau FAT, máy được vận chuyển đến nhà máy khách hàng để lắp đặt.

Hệ thống được kết nối với:

• Điện;
• Nước;
• Khí nén;
• Đường cấp – xả;
• Băng tải hoặc hệ thống phụ trợ.

Sau đó, đội ngũ kỹ thuật chạy thử với sản phẩm thực tế để hiệu chỉnh:

• Thời gian;
• Nhiệt độ;
• Công suất;
• Chu trình;
• Thao tác nạp và lấy sản phẩm.

Đây là bước SAT, giúp kiểm chứng khả năng vận hành của hệ thống trong điều kiện thực tế tại nhà máy.

Khi các tiêu chí đã thống nhất được đáp ứng, hệ thống được nghiệm thu và bàn giao.

9. Đào tạo và hỗ trợ sau bàn giao

Sau nghiệm thu, nhân sự vận hành được hướng dẫn về:

• Khởi động và dừng máy;
• Sử dụng HMI;
• Cài đặt chương trình;
• Quản lý dung dịch;
• Kiểm tra hệ thống lọc;
• Kiểm tra bộ phát và đầu rung;
• Bảo trì cơ bản.

M&D Ultrasonic cũng duy trì hỗ trợ kỹ thuật sau bàn giao, bao gồm bảo trì, cung cấp đầu rung, mạch phát, hiệu chỉnh chương trình và nâng cấp hệ thống khi khách hàng thay đổi sản phẩm hoặc quy trình.

Khi nào nên sử dụng máy rửa siêu âm thiết kế theo yêu cầu?

Giải pháp thiết kế riêng phù hợp khi doanh nghiệp gặp một hoặc nhiều trường hợp:

• Sản phẩm quá lớn, dài hoặc nặng;
• Máy tiêu chuẩn không phù hợp kích thước;
• Chi tiết có nhiều lỗ, khe hoặc hốc sâu;
• Chất bẩn khó làm sạch;
• Yêu cầu sản lượng cao;
• Cần nhiều công đoạn rửa – tráng – sấy;
• Cần tích hợp với dây chuyền hiện hữu;
• Cần tự động hóa;
• Cần kiểm soát ổn định chất lượng giữa các mẻ.

Năng lực thiết kế của M&D Ultrasonic

Một hệ thống rửa siêu âm theo yêu cầu đòi hỏi sự kết hợp của nhiều lĩnh vực:

Công nghệ làm sạch + siêu âm + cơ khí + điện + điều khiển

M&D Ultrasonic tập trung phát triển năng lực thiết kế và tích hợp:

• Máy rửa siêu âm công nghiệp;
• Bể đơn và hệ nhiều khoang;
• Nguồn phát siêu âm;
• Tủ điều khiển;
• Gia nhiệt;
• Lọc tuần hoàn;
• Sấy;
• Cơ cấu nâng hạ;
• PLC – HMI;
• Băng chuyền và hệ thống tự động.

Khả năng tự chủ nguồn phát và hệ thống điều khiển giúp M&D Ultrasonic có thể tùy chỉnh sâu hơn theo từng bài toán làm sạch cụ thể.

Kết luận

Máy rửa siêu âm theo yêu cầu không đơn thuần là một bể inox được thay đổi kích thước.

Một hệ thống phù hợp phải được thiết kế theo đúng trình tự:

Sản phẩm → Chất bẩn → Yêu cầu độ sạch → Sản lượng → Quy trình làm sạch → Cấu hình thiết bị

Khi các yếu tố này được tính toán đồng bộ, doanh nghiệp có thể đạt được ba mục tiêu quan trọng:

Làm sạch ổn định – đáp ứng năng suất – tối ưu chi phí vận hành.

M&D Ultrasonic triển khai từ khảo sát, thử nghiệm, thiết kế, chế tạo đến chạy thử, lắp đặt và nghiệm thu, hướng tới việc xây dựng hệ thống phù hợp thực tế với từng dây chuyền sản xuất thay vì buộc khách hàng phải thích nghi với một model tiêu chuẩn có sẵn.
