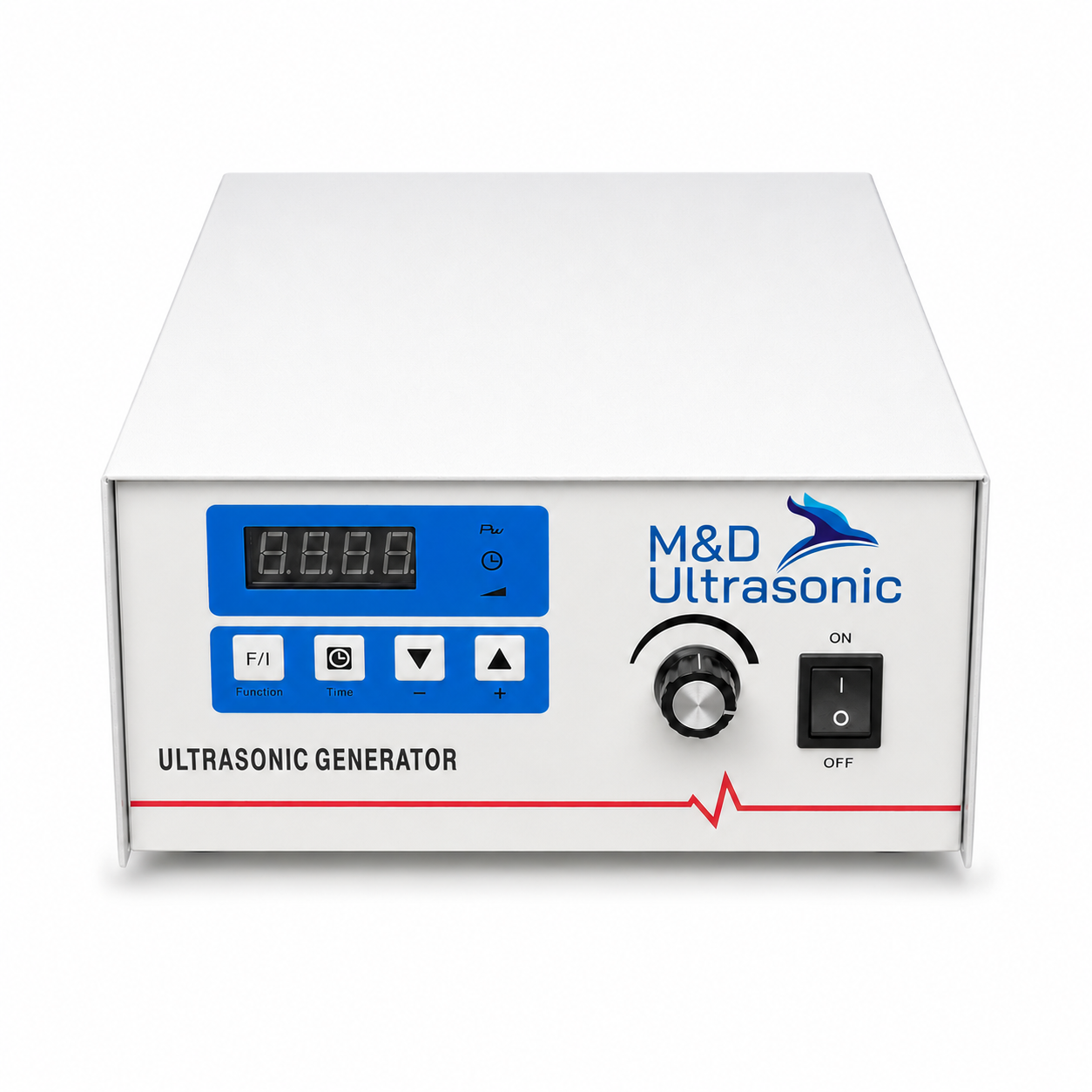

Nguồn phát sóng siêu âm công nghiệp

Máy phát tạo sóng siêu âm công nghiệp quyết định trực tiếp hiệu quả tẩy rửa và tuổi thọ đầu rung trong mọi bể rửa. M&D Ultrasonic giúp bạn hiểu vai trò, nguyên lý hoạt động, mối liên hệ với đầu rung siêu âm, cách phân loại theo công suất, tần số, số kênh và ứng dụng, đồng thời đưa ra tiêu chí lựa chọn máy phát phù hợp cho từng hệ thống hoặc bể rửa.

Vai trò máy phát sóng siêu âm trong hệ thống làm sạch công nghiệp

Máy phát tạo sóng siêu âm công nghiệp làm nhiệm vụ chuyển đổi điện năng từ lưới 220V/50Hz thành tín hiệu siêu âm có công suất và tần số phù hợp để kích hoạt đầu rung.

Việc lựa chọn đúng loại máy phát ảnh hưởng trực tiếp đến hiệu quả tẩy rửa, chi phí vận hành, tuổi thọ đầu rung và chất lượng bề mặt sau khi rửa. Đây là lý do kỹ sư bảo trì và bộ phận mua hàng cần hiểu rõ vai trò của thiết bị này trước khi đầu tư cho bất kỳ bể rửa hay dây chuyền nào.

Máy phát siêu âm – “trái tim” của hệ thống tẩy rửa

Máy phát cung cấp năng lượng điện cho đầu rung (transducer) để tạo ra sóng siêu âm với biên độ dao động, dạng sóng và chế độ quét tần số phù hợp với từng ứng dụng làm sạch.

Hiệu suất của máy phát quyết định mật độ bong bóng cavitation sinh ra trong dung dịch làm sạch, từ đó ảnh hưởng trực tiếp đến khả năng loại bỏ bẩn bám trên bề mặt vật thể.

Khi máy phát không tương xứng với đầu rung và bể rửa, hệ thống có thể gặp hai tình trạng:

• Thiếu năng lượng: chi tiết không đạt độ sạch yêu cầu, thời gian rửa kéo dài.
• Thừa năng lượng: đầu rung chịu tải lớn, nhanh nóng và giảm tuổi thọ.

Tác động của máy phát tới hiệu quả tẩy rửa và chi phí vận hành

Công suất máy phát quá thấp khiến thời gian làm sạch mỗi mẻ kéo dài, chất lượng không đồng đều giữa các chi tiết, đồng thời làm tăng chi phí nhân công và năng lượng tiêu thụ.

Ngược lại, công suất quá lớn nhưng thiếu khả năng điều khiển tinh chỉnh có thể gây mòn bề mặt, ảnh hưởng chi tiết mỏng hoặc làm đầu rung quá tải nhiệt.

Máy phát có chế độ điều khiển linh hoạt, cho phép điều chỉnh công suất theo tải thực tế, giúp doanh nghiệp tối ưu năng lượng tiêu thụ và kéo dài tuổi thọ thiết bị trong quá trình vận hành liên tục.

Vai trò máy phát trong các cấu hình bể rửa và dây chuyền

Tùy quy mô bể và dây chuyền, cấu hình máy phát có thể khác nhau:

Với dây chuyền công nghiệp, việc chia nhiều kênh giúp điều khiển độc lập từng bể hoặc từng vùng làm sạch theo yêu cầu công nghệ.

Cấu tạo và nguyên lý hoạt động của máy phát

Máy phát tạo sóng siêu âm công nghiệp gồm các khối chức năng chính như bộ nguồn công suất, bộ điều khiển tần số và biên độ, khối bảo vệ và giao diện người dùng.

Hiểu rõ nguyên lý hoạt động giúp kỹ sư nhận diện được giá trị của các công nghệ điều khiển như tự động dò tần số cộng hưởng, quét tần số và điều chỉnh công suất theo tải.

Các khối chức năng cơ bản trong máy phát siêu âm

Một máy phát siêu âm công nghiệp thường gồm các khối chính:

1. Bộ nguồn: chuyển đổi điện lưới sang nguồn điện một chiều công suất cao.
2. Bộ nghịch lưu: sử dụng linh kiện công suất IGBT để tạo sóng cao tần.
3. Bộ điều khiển vi xử lý: tạo tín hiệu điều khiển IGBT theo tần số và công suất cài đặt.
4. Khối bảo vệ: kiểm soát quá dòng, quá áp và quá nhiệt.
5. Giao diện người dùng: cho phép lựa chọn tần số, công suất và chế độ làm việc.

Các khối này phối hợp với nhau để tạo ra tín hiệu điện phù hợp với đầu rung và điều kiện vận hành thực tế.

Nguyên lý điều khiển tần số, biên độ và chế độ quét

Máy phát cần tạo ra tần số khớp với tần số cộng hưởng của đầu rung để hiệu ứng cavitation đạt hiệu quả cao.

Một số chức năng điều khiển quan trọng gồm:

• Tự động dò tần số cộng hưởng: điều chỉnh tần số khi tải thay đổi do nhiệt độ dung dịch, loại hóa chất hoặc điều kiện vận hành.
• Quét tần số: thay đổi tần số trong một dải hẹp để hạn chế điểm chết trong bể.
• Điều chỉnh biên độ: cho phép thay đổi cường độ siêu âm trong khoảng 20-100% công suất.

Nhờ khả năng tinh chỉnh này, người vận hành có thể thiết lập cường độ phù hợp cho từng loại vật liệu và mức độ bám bẩn.

Công nghệ nguồn phát kỹ thuật số của M&D Ultrasonic

Nguồn phát của M&D Ultrasonic sử dụng bộ vi xử lý, linh kiện công suất IGBT của Infineon kết hợp công nghệ mạng nơ ron và PID kép để tự động dò tần số cộng hưởng và biên độ dao động.

Nhờ khả năng tự học này, máy phát điều chỉnh liên tục điểm hoạt động để đạt năng lượng dao động lớn nhất, ngay cả khi điều kiện tải thay đổi trong quá trình sản xuất.

Theo thông số của M&D Ultrasonic, dòng máy phát này có:

• Hiệu suất chuyển đổi năng lượng sóng siêu âm trên 95%;
• Khả năng duy trì công suất thực theo thông số kỹ thuật;
• Tự động dò và bám tần số cộng hưởng;
• Điều chỉnh biên độ theo tải;
• Khả năng vận hành ổn định trong môi trường công nghiệp.

Mối liên hệ giữa máy phát và đầu rung siêu âm

Máy phát tạo sóng siêu âm công nghiệp chỉ phát huy được vai trò khi được ghép nối đúng với loại đầu rung, công suất và dải tần tương thích.

Cách bố trí đầu rung trong bể cũng ảnh hưởng trực tiếp đến phân bố năng lượng siêu âm, từ đó quyết định tổng công suất và số kênh máy phát cần sử dụng.

Các loại đầu rung/đầu dò siêu âm trong hệ thống làm sạch

Một số cấu hình đầu rung phổ biến gồm:

Việc xác định đúng loại đầu rung ngay từ đầu giúp lựa chọn máy phát tương thích và hạn chế tình trạng quá tải hoặc thiếu năng lượng.

Ghép nối công suất và tần số giữa máy phát và đầu rung

Công suất của máy phát phải tương ứng với tổng công suất thiết kế của đầu rung. Ví dụ, cụm đầu rung chìm công suất 600-3.000 W cần được ghép với máy phát hoặc tủ phát có khả năng cấp công suất tương ứng.

Tần số máy phát cũng phải nằm trong dải thiết kế của đầu rung, thường gồm:

• 25 kHz;
• 28 kHz;
• 40 kHz;
• 68 kHz;
• 80 kHz;
• 100 kHz.

Nếu sử dụng tần số lệch khỏi thiết kế, hiệu quả cavitation có thể giảm, nhiệt độ đầu rung tăng và tuổi thọ linh kiện bị ảnh hưởng.

Ảnh hưởng của bố trí đầu rung trong bể tới lựa chọn máy phát

Cách bố trí đầu rung ảnh hưởng trực tiếp đến công suất và cấu hình nguồn phát:

• Bể nhỏ, ít đầu rung: thường sử dụng máy phát đơn.
• Bể lớn, nhiều đầu rung: cần công suất cao hơn hoặc chia nhiều kênh.
• Bể có nhiều vùng làm sạch: nên sử dụng các kênh độc lập để điều chỉnh từng khu vực.
• Dây chuyền nhiều bể: phù hợp với tủ phát nhiều kênh điều khiển riêng từng công đoạn.

Bể lớn với nhiều đầu rung trải đều dọc thành hoặc đáy có thể cần máy phát công suất 2.400-4.000 W hoặc hệ tủ phát để phân bổ năng lượng đồng đều.

Phân loại máy phát theo công suất và số kênh

Máy phát tạo sóng siêu âm công nghiệp có nhiều dải công suất khác nhau, từ các nguồn nhỏ khoảng 600 W đến tủ phát công suất lớn cho dây chuyền công nghiệp.

Ngoài công suất, số kênh cũng quyết định khả năng điều khiển độc lập từng bể hoặc từng vùng làm sạch.

Các dải công suất phổ biến và ứng dụng tương ứng

Dải công suất thực tế cần được tính toán theo dung tích bể, tổng công suất đầu rung và yêu cầu làm sạch thay vì chỉ dựa vào kích thước bể.

Phân loại theo số kênh: máy phát đơn và tủ phát nhiều kênh

Máy phát đơn cấp năng lượng cho một nhóm đầu rung hoặc một bể rửa, phù hợp với hệ thống quy mô vừa và nhỏ.

Tủ phát nhiều kênh có thể cấp năng lượng độc lập cho nhiều bể hoặc nhiều vùng trong cùng một bể. Mỗi kênh có thể được điều chỉnh riêng về công suất và các tham số vận hành.

Với dây chuyền nhiều bước, cấu hình nhiều kênh giúp thiết lập điều kiện cavitation khác nhau cho từng công đoạn.

Yếu tố mở rộng và nâng cấp hệ thống liên quan đến công suất và số kênh

Nếu dự kiến tăng tải sản xuất, doanh nghiệp nên cân nhắc hệ thống có khả năng:

• Mở rộng công suất;
• Bổ sung thêm kênh;
• Ghép song song các nguồn;
• Tích hợp thêm đầu rung;
• Nâng cấp chương trình điều khiển.

Máy phát kỹ thuật số còn có lợi thế ở khả năng nâng cấp phần mềm hoặc chương trình điều khiển mà không nhất thiết phải thay toàn bộ hệ thống.

Phân loại theo tần số siêu âm và ứng dụng

Tần số của máy phát tạo sóng siêu âm công nghiệp ảnh hưởng trực tiếp đến kích thước bong bóng cavitation, mức năng lượng tác động và loại bẩn có thể xử lý.

Việc chọn tần số cần dựa trên vật liệu, độ nhạy của chi tiết và đặc tính chất bẩn.

Máy phát đa tần, chẳng hạn kết hợp 28 kHz và 40 kHz, cho phép doanh nghiệp chuyển đổi giữa các chế độ làm sạch tùy loại sản phẩm.

Tiêu chí lựa chọn máy phát cho từng bể rửa và hệ thống

Việc lựa chọn máy phát cần dựa trên nhu cầu thực tế, cấu hình bể, loại đầu rung, vật liệu và yêu cầu chất lượng, thay vì chỉ so sánh giá bán.

Các tiêu chí quan trọng gồm công suất, số kênh, tần số, khả năng điều khiển, hiệu suất chuyển đổi và khả năng mở rộng.

Xác định nhu cầu làm sạch và đặc tính bể rửa

Trước khi chọn máy phát, doanh nghiệp cần xác định:

1. Loại vật liệu: kim loại, nhựa, thủy tinh, điện tử…
2. Loại bẩn: dầu mỡ, rỉ sét, cặn hóa chất…
3. Kích thước bể: chiều dài, rộng, sâu và thể tích dung dịch.
4. Số lượng sản phẩm: số chi tiết mỗi mẻ và sản lượng mỗi ngày.
5. Yêu cầu độ sạch: làm sạch thô hay tinh.
6. Loại đầu rung: transducer, tấm rung, cụm chìm hoặc que phát.
7. Nhịp vận hành: gián đoạn hay liên tục.

Các dữ liệu này là cơ sở để tính công suất và cấu hình máy phát phù hợp.

Lựa chọn công suất và số kênh tương ứng

Có thể tham khảo theo quy mô:

• Bể nhỏ: khoảng 600-1.200 W.
• Bể trung bình: khoảng 1.200-2.400 W.
• Bể lớn hoặc nhiều vùng: khoảng 2.400-4.000 W hoặc cấu hình nhiều nguồn.
• Dây chuyền công nghiệp: tủ phát nhiều kênh với tổng công suất khoảng 6-100 kW tùy thiết kế.

Đối với dây chuyền tự động, tủ phát nhiều kênh cho phép điều khiển riêng từng công đoạn với mức công suất và tần số khác nhau.

Lựa chọn tần số và chế độ điều khiển phù hợp ứng dụng

Có thể lựa chọn theo mục tiêu làm sạch:

• 25-28 kHz: làm sạch nặng, dầu, rỉ sét hoặc cặn lâu ngày.
• 40-68 kHz: làm sạch đa dụng cho linh kiện cơ khí, điện tử và dụng cụ y tế.
• 80-100 kHz: làm sạch tinh xảo cho quang học hoặc vi mạch.
• Đa tần/quét tần: phù hợp hệ thống cần xử lý nhiều loại tải và sản phẩm.

Máy phát đa tần hoặc có chế độ quét tần số giúp hệ thống thích nghi tốt hơn khi tải thay đổi, trong khi nguồn đơn tần phù hợp hơn với hệ thống chuyên dụng cố định.

Lợi thế khi lựa chọn máy phát kỹ thuật số của M&D Ultrasonic

Theo thông tin của M&D Ultrasonic, dòng máy phát kỹ thuật số có một số ưu điểm:

• Linh kiện được lựa chọn và chạy thử trước khi đưa vào sử dụng;
• Hiệu suất chuyển đổi năng lượng siêu âm trên 95%;
• Khả năng duy trì công suất thực theo thông số thiết kế;
• Thiết kế nhỏ gọn, thuận tiện vận chuyển và lắp đặt;
• Có khả năng kết nối với nhiều cấu hình đầu dò và tấm rung;
• Được thiết kế và sản xuất tại Việt Nam.

Khả năng tự chủ thiết kế giúp M&D Ultrasonic có thể điều chỉnh cấu hình theo từng hệ thống hoặc yêu cầu làm sạch cụ thể.

Ưu điểm và case triển khai hệ thống dùng máy phát M&D Ultrasonic

Máy phát kỹ thuật số của M&D Ultrasonic tích hợp các giải pháp điều khiển nhằm tối ưu hiệu quả tẩy rửa và duy trì độ ổn định của toàn hệ thống.

Các trường hợp triển khai thực tế cho thấy việc lựa chọn đúng công suất, tần số và số kênh có vai trò quan trọng với cả bể đơn lẫn dây chuyền nhiều công đoạn.

Độ bền và hiệu suất chuyển đổi

Linh kiện IGBT của Infineon kết hợp với mạch nguồn được tối ưu cho phép máy phát hoạt động ổn định trong điều kiện vận hành liên tục.

Hiệu suất chuyển đổi trên 95% giúp giảm tổn hao nhiệt, từ đó hỗ trợ:

• Giảm nhiệt phát sinh trong nguồn;
• Duy trì độ ổn định vận hành;
• Hạn chế tải nhiệt lên đầu rung;
• Tối ưu chi phí điện năng.

Thiết kế tản nhiệt cùng hệ thống bảo vệ nhiệt giúp hạn chế tình trạng quá tải khi máy phát vận hành nhiều giờ mỗi ngày.

Tự động dò tần số cộng hưởng và tối ưu biên độ dao động

Công nghệ mạng nơ ron kết hợp PID kép liên tục đo phản hồi từ hệ thống để cập nhật tần số và biên độ dao động theo thời gian thực.

Nhờ đó, máy phát có thể duy trì hệ thống hoạt động tại hoặc gần vùng cộng hưởng, nơi năng lượng được truyền vào dung dịch hiệu quả.

Chức năng này hỗ trợ:

• Duy trì chất lượng làm sạch;
• Hạn chế vùng chết;
• Ổn định hoạt động khi tải thay đổi;
• Giảm năng lượng tiêu thụ không cần thiết.

Case điển hình: dây chuyền tẩy rửa khuôn/chi tiết cơ khí sử dụng tủ phát M&D

Một dây chuyền tẩy rửa khuôn và chi tiết cơ khí thường gồm nhiều công đoạn như:

Tẩy dầu → Rửa siêu âm → Tráng → Sấy

Với quy mô lớn, hệ thống có thể sử dụng tủ phát tổng công suất 6-100 kW, chia thành nhiều kênh riêng biệt.

Mỗi kênh được điều chỉnh theo từng công đoạn. Ví dụ:

• Bể xử lý bẩn nặng sử dụng tần số thấp và công suất cao hơn.
• Bể làm sạch tinh có thể sử dụng tần số trung bình với công suất phù hợp hơn.
• Các bể độc lập được điều khiển theo tải thực tế.

Tủ phát kỹ thuật số có khả năng tự động dò tần số cộng hưởng cho từng kênh và điều chỉnh khi điều kiện vận hành thay đổi.

Theo ghi nhận thực tế tại một số nhà máy triển khai giải pháp này, thời gian rửa mỗi mẻ có thể giảm và độ ổn định của đầu rung được cải thiện so với hệ thống máy phát thông thường không có chức năng tự dò cộng hưởng.

Những lỗi thường gặp khi chọn và vận hành máy phát siêu âm

Nhiều nhà máy gặp tình trạng giảm hiệu quả làm sạch hoặc hỏng thiết bị do lựa chọn sai công suất, tần số hoặc không kiểm tra mức độ tương thích giữa máy phát và đầu rung.

Bên cạnh đó, thiếu bảo dưỡng và điều chỉnh cài đặt cũng khiến hiệu suất hệ thống suy giảm theo thời gian.

Kết luận

Đầu tư đúng máy phát tạo sóng siêu âm công nghiệp ngay từ đầu sẽ giúp doanh nghiệp nâng cao hiệu quả làm sạch, giảm chi phí vận hành và đảm bảo hệ thống hoạt động ổn định trong thời gian dài. Nếu cần đánh giá giải pháp phù hợp với bể rửa hoặc dây chuyền hiện có, M&D Ultrasonic sẵn sàng tư vấn, phân tích yêu cầu kỹ thuật và đề xuất cấu hình máy phát tối ưu, đáp ứng đúng nhu cầu sản xuất cũng như khả năng mở rộng trong tương lai.
