Tấm rung siêu âm công nghiệp đa dải tần 20–120 kHz

Tấm rung siêu âm công nghiệp đa dải tần là giải pháp phát siêu âm chuyên dụng cho các ứng dụng làm sạch từ thô đến tinh, với các lựa chọn tần số như 20–25 kHz, 60–68 kHz, 80 kHz và 100–120 kHz. Mỗi dải tần được thiết kế cho một nhóm yêu cầu làm sạch khác nhau, từ bóc tách cặn bám nặng đến làm sạch chính xác các chi tiết có bề mặt và hình học phức tạp.

Khác với các tấm rung tiêu chuẩn chỉ tập trung vào một số tần số phổ biến, dòng sản phẩm này cho phép lựa chọn cấu hình phù hợp theo loại vật liệu, mức độ nhiễm bẩn, kích thước chi tiết, độ nhạy bề mặt và yêu cầu chất lượng sau làm sạch.

Nguyên lý hoạt động

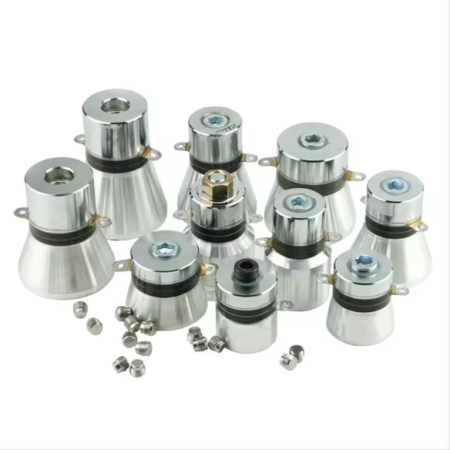

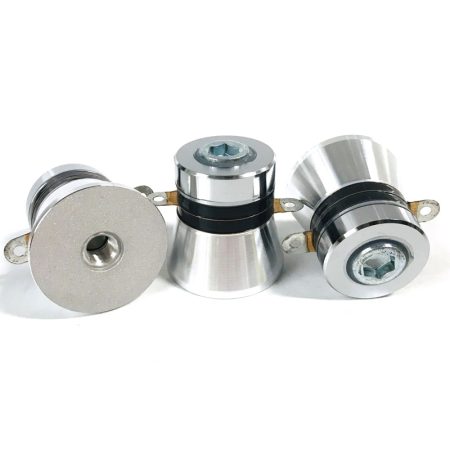

Tấm rung được tích hợp các đầu rung siêu âm có tần số cộng hưởng phù hợp với cấu hình thiết kế. Khi kết nối với máy phát siêu âm tương thích, năng lượng điện được chuyển đổi thành dao động cơ học và truyền trực tiếp qua vỏ inox vào dung dịch.

Dao động siêu âm tạo ra hiện tượng cavitation, hình thành các bọt khí vi mô và làm chúng sụp đổ liên tục trong dung dịch. Năng lượng tạo ra tại thời điểm sụp đổ của bọt khí hỗ trợ bóc tách dầu mỡ, cặn bẩn, phoi kim loại, hợp chất đánh bóng và các tạp chất bám trên bề mặt chi tiết.

Đặc tính cavitation thay đổi theo tần số, vì vậy việc lựa chọn đúng dải tần có ảnh hưởng trực tiếp đến hiệu quả và mức độ tinh sạch của quá trình.

Đặc tính theo từng dải tần

20–25 kHz – Làm sạch cường độ cao

Dải tần thấp tạo ra các bọt cavitation có kích thước lớn hơn và năng lượng sụp đổ mạnh hơn, phù hợp với các ứng dụng cần lực làm sạch cao.

Thường được sử dụng cho:

• Chi tiết cơ khí nặng.
• Khuôn lớn.
• Cặn bám lâu ngày.
• Dầu mỡ và chất bẩn khó bóc tách.
• Các sản phẩm có bề mặt chịu được tác động cavitation mạnh.

60–68 kHz – Làm sạch tinh

Dải tần này tạo cavitation nhỏ hơn và phân bố dày hơn so với tần số thấp, giúp tăng khả năng tiếp cận các khe nhỏ và hạn chế tác động quá mạnh lên bề mặt.

Phù hợp với:

• Chi tiết gia công chính xác.
• Linh kiện cơ khí có khe, rãnh nhỏ.
• Chi tiết có yêu cầu bề mặt cao.
• Công đoạn làm sạch tinh sau gia công.

80 kHz – Làm sạch chính xác

Ở tần số cao hơn, cavitation có kích thước nhỏ và phân bố đều hơn, phù hợp với các ứng dụng cần giảm tác động cơ học lên bề mặt sản phẩm.

Ứng dụng phổ biến:

• Linh kiện chính xác.
• Chi tiết nhỏ.
• Các bề mặt hoàn thiện cao.
• Công đoạn làm sạch trước lắp ráp hoặc kiểm tra.

100–120 kHz – Làm sạch siêu tinh

Dải tần cao tạo ra cavitation rất nhỏ, phù hợp với các ứng dụng yêu cầu làm sạch tinh và kiểm soát bề mặt tốt.

Thường được lựa chọn cho:

• Linh kiện điện tử.
• Chi tiết chính xác cao.
• Sản phẩm có cấu trúc vi mô.
• Các công đoạn yêu cầu độ sạch cao trước phủ, mạ hoặc lắp ráp.

Thiết kế theo từng ứng dụng

Dòng tấm rung đa dải tần không sử dụng một cấu hình cố định cho mọi yêu cầu. Mỗi tấm rung cần được thiết kế theo tần số cộng hưởng, công suất, diện tích phát rung và điều kiện vận hành cụ thể.

Các yếu tố cần xác định trước khi thiết kế gồm:

• Thể tích và kích thước bể.
• Loại sản phẩm và vật liệu.
• Mức độ nhiễm bẩn.
• Kích thước khe, lỗ và rãnh.
• Yêu cầu độ sạch.
• Nhiệt độ dung dịch.
• Loại hóa chất.
• Thời gian chu kỳ.
• Tần suất vận hành.

Từ đó xác định tần số, công suất và số lượng đầu rung phù hợp.



Thông số tùy chỉnh

Tần số: 20–25 kHz / 60–68 kHz / 80 kHz / 100–120 kHz
Công suất siêu âm: thiết kế theo thể tích bể, tải sản phẩm và yêu cầu làm sạch
Vật liệu: SUS304 / SUS316L
Kích thước: tùy chỉnh theo kết cấu và không gian lắp đặt
Số lượng đầu rung: tính toán theo công suất và tần số thiết kế

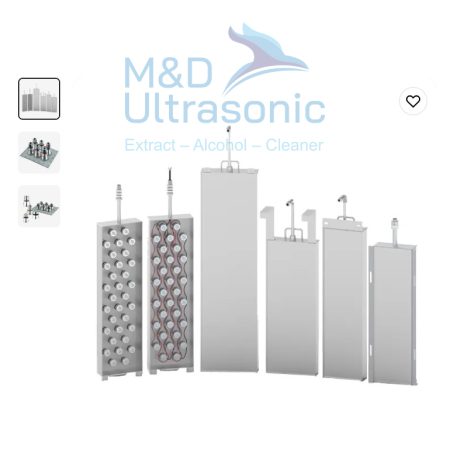

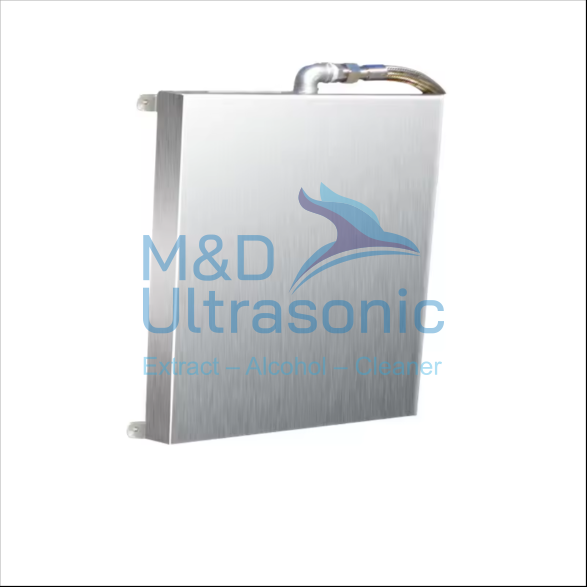

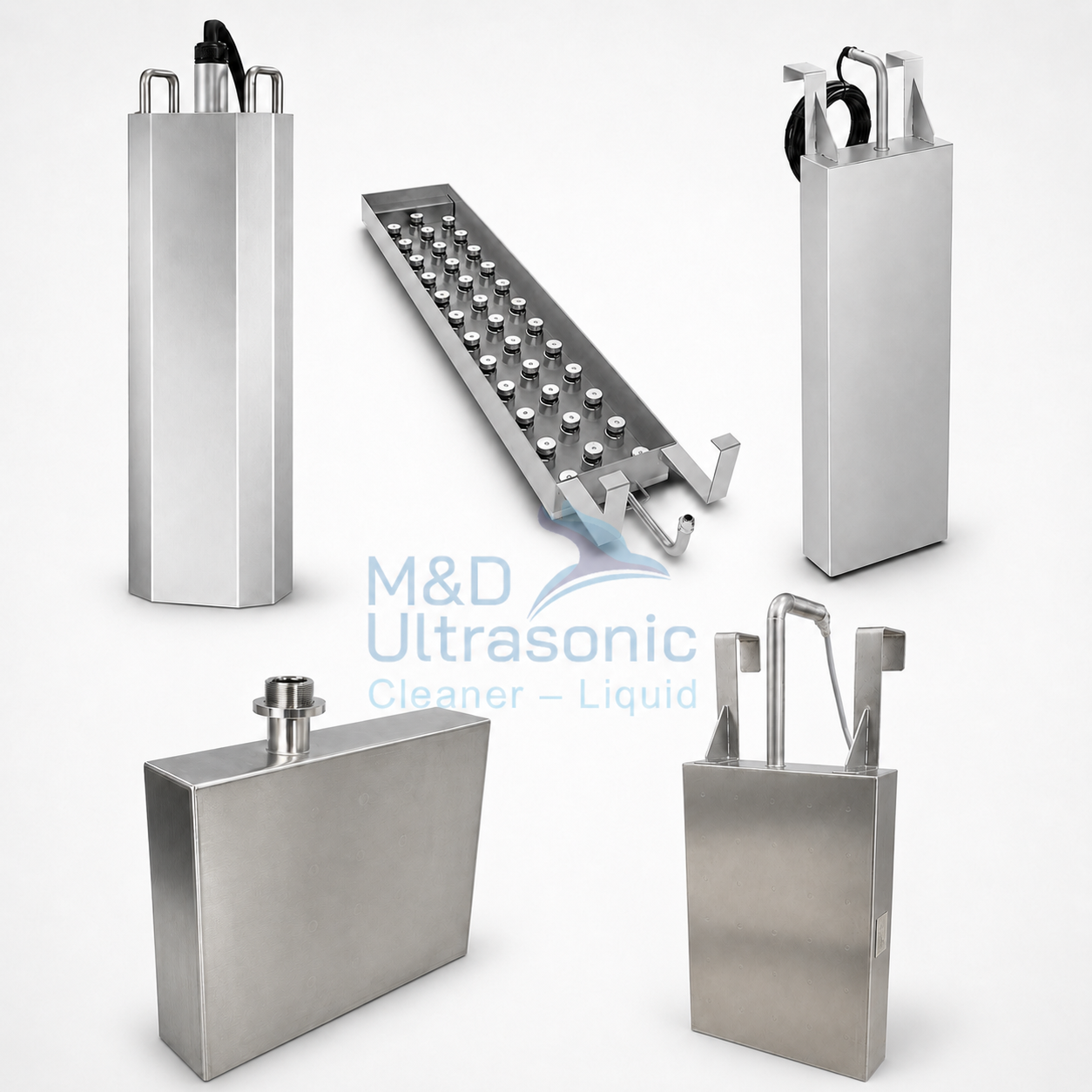

Kiểu lắp đặt: đáy bể, thành bể, treo chìm hoặc ghép module
Hướng phát: một hướng, hai hướng hoặc đa hướng
Cáp kết nối: cáp chuyên dụng hoặc ống mềm inox
Nguồn phát: máy phát siêu âm đồng bộ theo tần số và công suất thiết kế

Ưu điểm nổi bật

• Nhiều lựa chọn tần số cho từng cấp độ làm sạch.
• Có thể thiết kế theo từng loại sản phẩm và mức độ nhiễm bẩn.
• Phù hợp từ làm sạch cường độ cao đến làm sạch siêu tinh.
• Linh hoạt về kích thước, công suất và phương án lắp đặt.
• Có thể tích hợp vào bể hiện hữu hoặc hệ thống rửa mới.
• Phù hợp với các dây chuyền làm sạch nhiều công đoạn.

Ứng dụng

Dòng sản phẩm phù hợp với các ngành:

• Cơ khí chính xác.
• CNC và khuôn mẫu.
• Ô tô và phụ tùng.
• Điện tử và linh kiện.
• Thiết bị quang học.
• Linh kiện kim loại.
• Chi tiết có yêu cầu độ sạch cao.
• Các hệ thống rửa công nghiệp đa công đoạn.

Lựa chọn tần số phù hợp

Tần số thấp không phải lúc nào cũng tốt hơn, và tần số cao cũng không đồng nghĩa với hiệu quả cao hơn trong mọi ứng dụng.

Tần số phải được lựa chọn theo mức độ bẩn, độ bền bề mặt, kích thước khe hở và yêu cầu độ sạch cuối cùng. Với các dây chuyền có nhiều công đoạn, có thể sử dụng các bể ở tần số khác nhau để tạo quy trình từ làm sạch thô → làm sạch tinh → làm sạch chính xác.

M&D Ultrasonic cung cấp các cấu hình tấm rung siêu âm theo từng dải tần và yêu cầu công nghệ thực tế, giúp lựa chọn đúng công suất, tần số và phương án lắp đặt cho từng hệ thống làm sạch công nghiệp.
