Tấm rung siêu âm công nghiệp là gì và vì sao nhiều nhà máy đang dùng thiết bị này để nâng cấp bể rửa hiện có? Bài viết của M&D Ultrasonic giúp bạn hiểu cấu tạo, nguyên lý hoạt động, cách ứng dụng vào bể rửa siêu âm, đồng thời nắm tiêu chí lựa chọn và lưu ý lắp đặt, bảo trì để vận hành an toàn, hiệu quả lâu dài.

Khái niệm tấm rung siêu âm công nghiệp

Nhiều kỹ sư bảo trì khi tiếp nhận yêu cầu nâng cấp bể rửa thường đặt câu hỏi tấm rung siêu âm công nghiệp là gì và nó khác gì với máy rửa siêu âm nguyên khối đang dùng phổ biến.

Về bản chất, đây là bộ phận phát sóng siêu âm dạng module, đóng vai trò quan trọng trong hệ thống làm sạch bằng dung dịch, giúp tạo ra hiệu ứng xâm thực cần thiết để tách bụi bẩn khỏi bề mặt chi tiết.

Định nghĩa và vai trò cơ bản

Tấm rung siêu âm công nghiệp là một hộp bằng thép không gỉ hoặc hợp kim, bên trong gắn nhiều đầu chuyển đổi siêu âm và kết nối với máy phát để tạo sóng trong môi trường chất lỏng.

Khi máy phát cấp tín hiệu, tấm rung truyền dao động vào dung dịch trong bể, tạo ra các vùng cavitation trên khu vực làm sạch.

Nhờ đó, hệ thống có thể hỗ trợ loại bỏ:

• Dầu mỡ;
• Bụi;
• Mạt kim loại;
• Cặn bẩn;
• Oxit;
• Tạp chất nằm trong khe và rãnh nhỏ.

Khả năng tác động trong toàn bộ dung dịch là ưu điểm giúp tấm rung xử lý được những khu vực mà bàn chải hoặc tia nước khó tiếp cận.

Lý do ra đời trong sản xuất hiện đại

Trong cơ khí, điện tử, y tế và ô tô, nhiều chi tiết có kích thước nhỏ hoặc hình dạng phức tạp. Việc sử dụng hóa chất, chà thủ công hoặc phun áp lực có thể khó làm sạch đồng đều tại:

• Khe nhỏ;
• Ren;
• Lỗ mù;
• Đường dầu;
• Rãnh;
• Kết cấu nhiều lớp.

Tấm rung siêu âm công nghiệp sử dụng năng lượng sóng truyền qua dung dịch để bóc tách chất bẩn mà không cần chà xát trực tiếp.

Điều này giúp giảm phụ thuộc vào thao tác thủ công và hỗ trợ duy trì kết quả tương đối đồng đều giữa nhiều mẻ, đặc biệt trong dây chuyền sản xuất hàng loạt.

Phân biệt với các thiết bị rửa siêu âm khác

Tấm rung và máy rửa siêu âm nguyên khối đều sử dụng cavitation nhưng khác nhau rõ rệt về cấu trúc và khả năng tích hợp.

Tiêu chí	Tấm rung siêu âm	Máy rửa siêu âm nguyên khối
Cấu tạo	Module siêu âm độc lập, có thể lắp vào bể rửa hoặc bể mạ sẵn có	Tích hợp bể, đầu phát và hệ điều khiển trong một thiết bị hoàn chỉnh
Khả năng nâng cấp	Có thể bổ sung vào hệ thống hiện có mà không nhất thiết thay toàn bộ bể	Khi cần thay đổi lớn về kích thước hoặc công suất thường phải cải tạo hoặc đầu tư thiết bị khác
Công suất và vật liệu	Thường hướng tới nhu cầu công nghiệp, có thể dùng inox 304 hoặc 316	Có nhiều mức công suất, từ mini đến công nghiệp
Phạm vi ứng dụng	Bể công nghiệp, bể hóa chất, bể mạ và hệ thống cần cải tạo hoặc mở rộng	Phù hợp khi cần một thiết bị hoàn chỉnh để đưa vào sử dụng

Cấu tạo tấm rung siêu âm công nghiệp

Để chọn đúng tấm rung, người mua cần hiểu từng bộ phận từ vỏ hộp, cụm đầu sò bên trong đến máy phát và hệ thống dây dẫn.

Những yếu tố này ảnh hưởng trực tiếp đến khả năng truyền rung, độ bền trong hóa chất và mức độ thuận tiện khi bảo trì.

Vỏ hộp và vật liệu chế tạo

Vỏ tấm rung thường được chế tạo từ inox 304 hoặc 316 và hàn kín để hạn chế nước xâm nhập vào cụm đầu phát bên trong.

Vật liệu cần đáp ứng đồng thời:

• Độ cứng cơ học;
• Khả năng chịu rung;
• Khả năng chống ăn mòn;
• Khả năng truyền dao động;
• Độ kín khi làm việc ngập trong dung dịch.

Kích thước hộp được thiết kế theo công suất. Một số model trên thị trường có kích thước tham khảo khoảng 355 × 305 × 100 mm cho công suất khoảng 600 W, với độ dày vật liệu khoảng 2,5 mm.

Các thông số này chỉ mang tính tham khảo vì kích thước thực tế phụ thuộc vào cấu hình thiết kế.

Cụm đầu sò siêu âm bên trong

Bên trong hộp là nhiều đầu sò siêu âm được cố định lên mặt trong của tấm kim loại.

Mỗi đầu sò đảm nhận một phần năng lượng, sau đó dao động được truyền qua vỏ hộp và tiếp tục lan vào dung dịch.

Số lượng đầu sò phụ thuộc vào:

• Công suất tổng;
• Kích thước hộp;
• Tần số làm việc;
• Kích thước bể;
• Mật độ năng lượng cần đạt.

Việc bố trí đầu sò hợp lý giúp hạn chế tình trạng năng lượng chỉ tập trung tại một khu vực.

Máy phát siêu âm và hệ thống kết nối

Máy phát tạo tín hiệu điện cao tần và truyền tới các đầu sò qua cáp chuyên dụng.

Dải tần làm việc có thể nằm trong khoảng 20-80 kHz, tùy ứng dụng và cấu hình hệ thống.

Kết cấu tách riêng giữa máy phát và tấm rung mang lại một số lợi thế:

• Thuận tiện lắp đặt;
• Dễ bố trí tủ điều khiển ngoài khu vực dung dịch;
• Dễ kiểm tra máy phát;
• Có thể thay thế module khi cần;
• Thuận lợi khi nâng cấp hệ thống.

Kiểu lắp đặt và hình dạng

Tấm rung có thể được thiết kế theo nhiều kiểu:

Kiểu lắp đặt	Đặc điểm
Lắp đáy	Sóng truyền từ dưới lên, phù hợp nhiều bể công nghiệp
Lắp bên hông	Hữu ích với bể dài hoặc cần bổ sung năng lượng theo chiều ngang

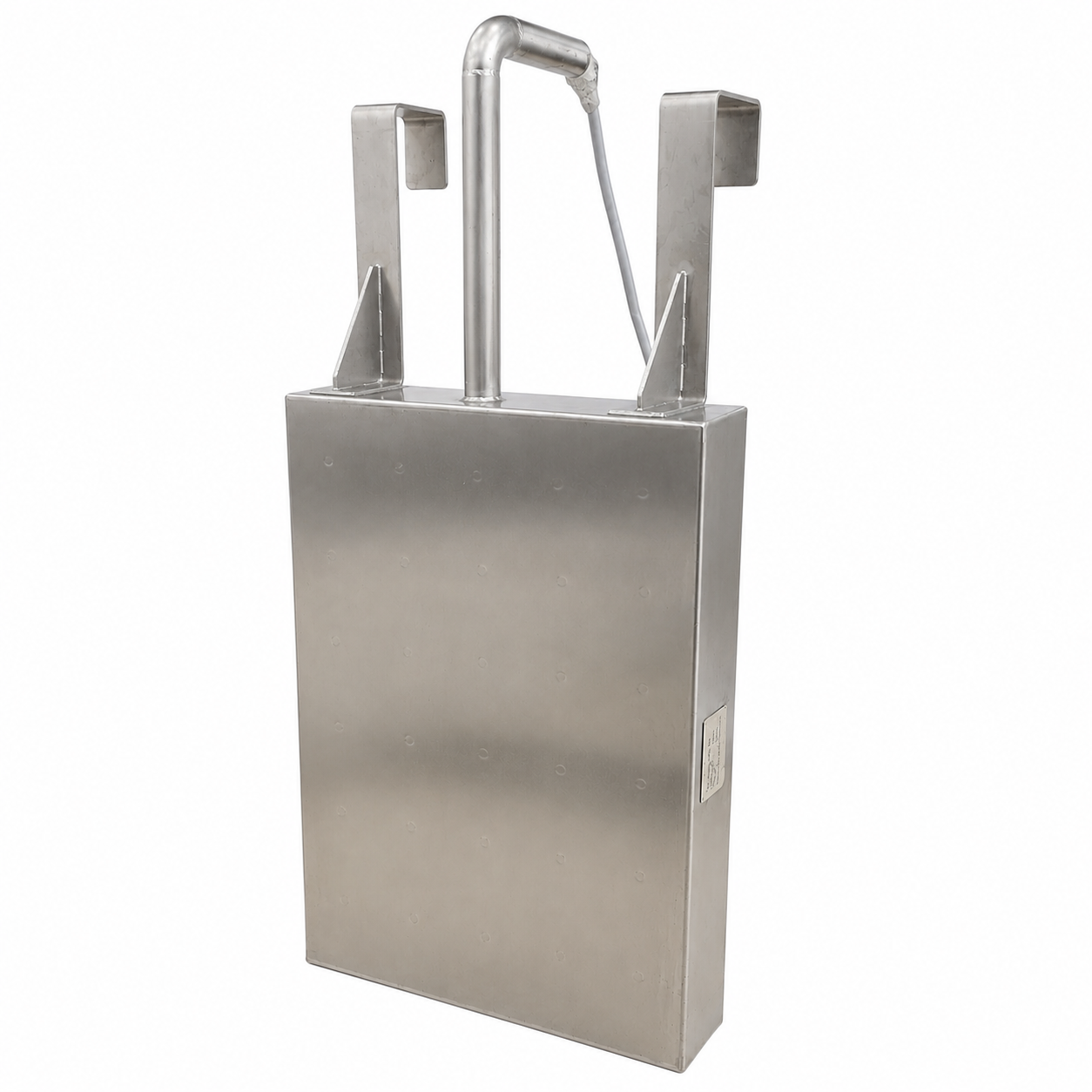

Kiểu treo/thả chìm	Dễ cải tạo bể hiện có và thuận tiện hơn khi cần tháo bảo trì

Nhờ cấu trúc module kín, tấm rung có thể được bổ sung vào bể rửa hoặc bể hóa chất đang sử dụng, giúp chuyển đổi hệ thống thông thường thành bể có chức năng làm sạch siêu âm mà không nhất thiết phải thay toàn bộ kết cấu.

Nguyên lý hoạt động trong bể rửa siêu âm

Sau khi nắm cấu tạo, cần hiểu cách năng lượng đi từ máy phát tới đầu sò, qua vỏ tấm rung rồi lan vào dung dịch.

Đây là cơ sở để lựa chọn tần số, công suất và vị trí lắp đặt phù hợp với từng bể.

Quá trình phát sóng siêu âm từ tấm rung

Máy phát gửi tín hiệu điện cao tần tới đầu sò. Vật liệu áp điện trong đầu sò chuyển năng lượng điện thành dao động cơ học cùng tần số.

Dao động này được truyền qua:

Máy phát → Đầu sò → Vỏ tấm rung → Dung dịch trong bể

Trong công nghiệp, dải tần thường được lựa chọn theo yêu cầu làm sạch:

• 28-40 kHz: phù hợp hơn với nhiều ứng dụng cơ khí, dầu mỡ và cặn bám.
• 60-80 kHz: phù hợp hơn với chi tiết tinh vi, linh kiện nhỏ hoặc bề mặt cần tác động nhẹ.

Hiệu ứng xâm thực trong dung dịch tẩy rửa

Sóng siêu âm tạo ra các chu kỳ nén và giãn liên tục trong dung dịch, khiến các bong bóng vi mô hình thành, phát triển rồi sụp đổ.

Khi bong bóng sụp vỡ, chúng tạo ra xung lực và vi dòng trong dung dịch, hỗ trợ bóc tách:

• Dầu;
• Mỡ;
• Mạt kim loại;
• Cặn;
• Oxit;
• Tạp chất trong khe nhỏ.

Nhờ không cần chà trực tiếp, phương pháp này giúp giảm ma sát cơ học lên chi tiết. Tuy nhiên, mức độ an toàn vẫn phụ thuộc vào tần số, công suất, thời gian và vật liệu cần làm sạch.

Yếu tố ảnh hưởng hiệu quả làm sạch

Hiệu quả không chỉ do bản thân tấm rung quyết định mà phụ thuộc vào cả hệ thống.

Các yếu tố chính gồm:

• Tần số;
• Công suất;
• Thể tích bể;
• Số lượng tấm rung;
• Vị trí lắp đặt;
• Nhiệt độ dung dịch;
• Loại hóa chất;
• Khối lượng chi tiết mỗi mẻ;
• Cách bố trí giỏ.

Tần số thấp tạo cavitation mạnh hơn, còn tần số cao tạo tác động nhẹ hơn.

Công suất cũng cần tương ứng với thể tích bể và tải thực tế. Nếu một bể lớn chỉ sử dụng một tấm rung công suất thấp, năng lượng có thể không phân bố đủ trên toàn bộ khu vực làm sạch.

Ứng dụng tấm rung trong bể rửa công nghiệp

Tấm rung có thể được sử dụng cả khi nâng cấp bể đang hoạt động lẫn khi thiết kế hệ thống mới hoàn toàn.

Ứng dụng	Mô tả	Lợi ích
Nâng cấp bể rửa hiện có	Lắp thêm tấm rung vào đáy hoặc thành bể nước nóng, bể hóa chất hoặc bể mạ rồi kết nối máy phát bên ngoài	Tận dụng kết cấu sẵn có, hạn chế phải thay toàn bộ bể và có thể bổ sung thêm module khi cần
Thiết kế bể rửa siêu âm mới	Tính toán đồng bộ kích thước bể, vật liệu, số lượng và vị trí tấm rung theo quy trình	Chủ động tối ưu vùng cavitation, bố trí giỏ, cấp thoát nước và khả năng mở rộng
Ứng dụng trong nhiều ngành	Cơ khí, ô tô, điện tử, y tế, trang sức, thực phẩm và các lĩnh vực có nhu cầu làm sạch chi tiết	Hỗ trợ loại bỏ dầu, mạt và tạp chất tại các vị trí khó tiếp cận

Các đối tượng thường gặp có thể gồm:

• Chi tiết máy;
• Khuôn;
• Kim phun;
• Linh kiện;
• Dụng cụ;
• Đồng hồ;
• Sản phẩm kim loại;
• Chai lọ và các vật dụng công nghiệp phù hợp.

Tiêu chí lựa chọn tấm rung siêu âm phù hợp

Để tránh lựa chọn thiết bị quá nhỏ hoặc không tương thích với bể, cần đánh giá đồng thời công suất, tần số, hình dạng bể, hóa chất và khả năng bảo trì.

Công suất và kích thước theo thể tích bể

Công suất tấm rung trên thị trường có thể từ vài trăm watt đến trên 3.000 W, trong đó nhiều model nằm trong khoảng 300-3.000 W.

Không nên lựa chọn chỉ dựa trên mức watt lớn nhất.

Cần cân nhắc:

• Thể tích bể;
• Chiều dài, rộng và sâu;
• Khối lượng tải;
• Loại bẩn;
• Thời gian chu trình;
• Số lượng tấm rung dự kiến;
• Vị trí đầu phát.

Kích thước hộp cũng cần phù hợp để không cản trở giỏ hoặc làm giảm không gian thao tác trong bể.

Tần số làm việc theo loại chi tiết

Có thể tham khảo:

Dải tần	Ứng dụng
28-40 kHz	Cơ khí, tẩy dầu, mạt kim loại và bẩn nặng
60-80 kHz	Linh kiện nhỏ, điện tử và chi tiết cần làm sạch tinh hơn
Đa tần	Hệ thống cần xử lý nhiều nhóm sản phẩm khác nhau

Một số hệ thống có thể sử dụng tấm rung đa tần hoặc nhiều nhóm đầu phát với tần số khác nhau, giúp nhà máy linh hoạt hơn khi thay đổi sản phẩm.

Kiểu lắp đặt theo hình dạng bể

Kiểu lắp đặt cần dựa trên hình học thực tế:

• Bể sâu: có thể ưu tiên phát sóng từ đáy.
• Bể dài: có thể cần bổ sung tấm rung bên hông.
• Bể lớn: có thể bố trí nhiều module đối xứng hoặc theo vùng.
• Hệ thống cần tháo bảo trì nhanh: cân nhắc kiểu treo hoặc module dễ tháo.

Với bể lớn, bố trí nhiều tấm rung hợp lý giúp hạn chế vùng có mật độ cavitation thấp.

Vật liệu và khả năng chống ăn mòn

Việc chọn inox phụ thuộc vào hóa chất và điều kiện sử dụng.

Vật liệu	Đặc điểm
Inox 304	Phù hợp với nhiều dung dịch làm sạch thông thường
Inox 316	Khả năng chống ăn mòn tốt hơn trong một số môi trường hóa chất

Ngoài loại inox, kỹ sư cần quan tâm đến:

• Độ dày vật liệu;
• Chất lượng mối hàn;
• Độ kín;
• Khả năng chịu rung;
• Mức độ tương thích với hóa chất.

Độ dày khoảng 2,5 mm có thể gặp ở một số thiết kế, nhưng không phải thông số cố định cho mọi hệ thống.

Nguồn điện, điều khiển và hỗ trợ kỹ thuật

Tấm rung và máy phát phải tương thích với hệ thống điện tại nhà máy.

Nguồn cấp có thể là 110 VAC hoặc 220 VAC tùy model và thị trường sử dụng.

Ngoài ra, có thể xem xét các chức năng:

• Điều chỉnh công suất;
• Điều chỉnh thời gian;
• Theo dõi trạng thái máy phát;
• Bảo vệ quá nhiệt;
• Quản lý nhiều module;
• Kết nối tủ điều khiển trung tâm.

M&D Ultrasonic hiện cung cấp dòng tấm rung siêu âm thiết kế theo yêu cầu, phù hợp với kích thước bể và tải trọng chi tiết thực tế của từng nhà máy.

Hướng dẫn lắp đặt tấm rung siêu âm

Lắp đặt đúng ảnh hưởng trực tiếp đến phân bố sóng, độ bền thiết bị và mức độ an toàn trong quá trình sử dụng.

Quy trình cần được thực hiện từ kiểm tra bể đến đấu nối và chạy thử.

Chuẩn bị bể và cố định vị trí tấm rung

Trước khi lắp đặt cần kiểm tra:

• Độ kín của bể;
• Vật liệu bể;
• Kích thước thực tế;
• Vị trí giỏ;
• Mức dung dịch;
• Vị trí cấp và thoát nước;
• Khoảng trống dành cho tấm rung.

Tấm rung cần được đặt sao cho không bị giỏ hoặc chi tiết che chắn quá nhiều.

Tùy thiết kế, thiết bị có thể được giữ bằng khung, giá đỡ hoặc cơ cấu cố định phù hợp, đồng thời vẫn phải thuận tiện khi cần tháo kiểm tra.

Đấu nối máy phát và nguồn điện

Việc kết nối tấm rung với máy phát cần thực hiện theo đúng hướng dẫn của nhà sản xuất.

Cần chú ý:

• Sử dụng cáp phù hợp;
• Bảo vệ điểm nối khỏi nước;
• Sắp xếp dây gọn;
• Tránh khu vực dễ tích tụ dung dịch;
• Có aptomat hoặc thiết bị bảo vệ phù hợp;
• Tiếp địa hệ thống.

Các công việc điện nên do người có chuyên môn thực hiện.

Kiểm tra, chạy thử và hiệu chỉnh

Sau khi hoàn thành lắp đặt, nên tiến hành chạy thử trước khi đưa vào sản xuất.

Có thể thực hiện theo trình tự:

1. Đổ nước hoặc dung dịch thử ở mức phù hợp.
2. Kiểm tra kết nối điện.
3. Khởi động máy phát.
4. Theo dõi tiếng ồn và độ rung.
5. Kiểm tra sự phân bố cavitation.
6. Điều chỉnh công suất nếu cần.
7. Thử với chi tiết mẫu.
8. Ghi nhận kết quả trước khi chạy hàng loạt.

Nếu xuất hiện vùng làm sạch yếu, cần đánh giá lại vị trí tấm rung, tải chi tiết và công suất trước khi quyết định bổ sung thêm module.

Bảo trì và vận hành an toàn tấm rung

Để duy trì hiệu suất lâu dài, nhà máy cần quản lý đồng thời tình trạng bề mặt tấm rung, đầu sò, máy phát, hóa chất và điều kiện vận hành.

Vệ sinh định kỳ và kiểm tra bề mặt

Vỏ hộp cần được vệ sinh định kỳ để tránh lớp cặn bám làm ảnh hưởng khả năng truyền rung.

Kỹ thuật viên nên kiểm tra:

• Mối hàn;
• Góc hộp;
• Dấu hiệu rò rỉ;
• Vết ăn mòn;
• Biến dạng;
• Cặn bám;
• Tình trạng dây kết nối.

Song song đó, có thể theo dõi dòng điện, điện áp và hiệu quả cavitation để phát hiện sớm sự suy giảm bất thường.

Phát hiện và xử lý lỗi đầu sò và máy phát

Một số dấu hiệu cần chú ý gồm:

Hiện tượng	Nguyên nhân cần kiểm tra
Một khu vực rửa kém hơn rõ rệt	Đầu sò, vị trí tấm rung hoặc phân bố tải
Tiếng ồn bất thường	Liên kết cơ khí, đầu sò hoặc máy phát
Máy mất công suất	Nguồn cấp, module công suất hoặc kết nối
Máy phát quá nóng	Tản nhiệt, quạt, tải hoặc linh kiện công suất
Ngắt liên tục	Nguồn điện, quá nhiệt hoặc lỗi hệ thống

Với các lỗi liên quan đến đầu sò hoặc linh kiện công suất bên trong máy phát, nên để kỹ thuật viên có chuyên môn kiểm tra thay vì tự tháo sửa.

Lưu ý về dung dịch tẩy rửa và điều kiện vận hành

Dung dịch cần:

• Tương thích với vật liệu cần rửa;
• Không gây ăn mòn quá mức cho bể và tấm rung;
• Không tạo lượng bọt bền quá lớn;
• Được thay khi nhiễm bẩn;
• Vận hành ở mức nhiệt phù hợp.

Nhiệt độ quá cao có thể ảnh hưởng đến cavitation và tuổi thọ một số bộ phận.

Người vận hành cũng cần sử dụng bảo hộ phù hợp khi tiếp xúc với hóa chất và tuân thủ hướng dẫn an toàn tại khu vực có thiết bị siêu âm công suất lớn.

Các lỗi thường gặp và cách phòng tránh

Một số sai lầm phổ biến có thể tổng hợp như sau:

Lỗi	Ảnh hưởng	Cách hạn chế
Công suất quá thấp so với bể	Một số vùng có cavitation yếu	Tính công suất theo thể tích và tải thực tế
Đặt tấm rung sai vị trí	Xuất hiện vùng làm sạch không đồng đều	Bố trí theo hình dạng bể và vị trí giỏ
Chọn sai tần số	Rửa không sạch hoặc ảnh hưởng bề mặt	Chọn theo vật liệu và loại bẩn
Dung dịch quá bẩn	Hiệu suất giảm dần	Lọc hoặc thay dung dịch định kỳ
Bỏ qua kiểm tra bề mặt tấm rung	Ăn mòn, rò nước có thể phát triển mà không được phát hiện	Kiểm tra và vệ sinh theo lịch
Tự sửa máy phát khi thiếu chuyên môn	Tăng nguy cơ mất an toàn và hỏng thêm linh kiện	Liên hệ đơn vị kỹ thuật phù hợp

Nhà máy nên xây dựng lịch kiểm tra định kỳ thay vì chỉ bảo trì khi hệ thống đã giảm hiệu suất rõ rệt.

Kết luận

Hiểu đúng tấm rung siêu âm công nghiệp là gì là bước đầu để doanh nghiệp đưa ra quyết định đầu tư chính xác hơn cho hệ thống làm sạch siêu âm. Thay vì chỉ quan tâm đến giá thành thiết bị, việc đánh giá đồng thời chất lượng tấm rung, khả năng tích hợp và yêu cầu vận hành sẽ mang lại hiệu quả sử dụng bền vững hơn trong thực tế. M&D Ultrasonic luôn sẵn sàng chia sẻ kinh nghiệm và giải pháp phù hợp với từng nhu cầu ứng dụng.
