Ứng dụng làm sạch siêu âm trong công nghiệp điện tử giúp loại bỏ flux, bụi và tạp chất trên PCB, linh kiện SMT, đầu nối, cảm biến và wafer bán dẫn một cách triệt để. Bài viết của M&D Ultrasonic hướng dẫn kỹ sư sản xuất cách chọn tần số, dung dịch, thiết kế quy trình rửa và kiểm tra độ sạch, từ đó nâng cao độ tin cậy, giảm lỗi kỹ thuật và tăng tuổi thọ sản phẩm điện tử.

Vai trò của làm sạch siêu âm trong sản xuất linh kiện điện tử

Làm sạch siêu âm là một công đoạn quan trọng trong dây chuyền sản xuất điện tử nhờ khả năng làm sạch các khe hẹp và cấu trúc phức tạp mà phương pháp truyền thống khó xử lý.

Khi mật độ linh kiện trên PCB ngày càng cao và khoảng cách giữa các chân linh kiện thu hẹp, yêu cầu về độ sạch cũng trở nên khắt khe hơn. Độ sạch ảnh hưởng trực tiếp đến độ tin cậy, tuổi thọ sản phẩm và chi phí bảo hành sau này.

Yêu cầu độ sạch và thách thức trong dây chuyền điện tử

Các linh kiện điện tử sau công đoạn gia công và hàn thường mang theo nhiều loại chất bẩn khác nhau như:

• Flux còn sót lại sau hàn reflow;
• Bụi từ môi trường nhà máy;
• Dầu mỡ từ tay người thao tác;
• Tóc và sợi;
• Tạp chất ion;
• Cặn từ các công đoạn gia công trước đó.

Nếu không được làm sạch triệt để, những tạp chất này có thể gây ăn mòn mạch, hình thành dendrite dẫn đến ngắn mạch và làm suy giảm khả năng cách điện giữa các đường mạch.

Hệ quả là chi phí bảo hành, bảo trì tăng lên và độ tin cậy của sản phẩm bị ảnh hưởng.

So sánh công nghệ siêu âm với các phương pháp làm sạch truyền thống

Tiêu chí	Làm sạch bằng siêu âm	Phương pháp làm sạch truyền thống
Khả năng làm sạch	Tiếp cận sâu vào khe nhỏ, gầm linh kiện, chân IC mật độ cao và cấu trúc phức tạp nhờ cavitation	Khó xử lý triệt để ở khe hẹp, gầm linh kiện hoặc vị trí khó tiếp cận
Độ đồng đều	Hiệu quả có thể được kiểm soát ổn định giữa các mẻ	Phụ thuộc nhiều vào tay nghề và thao tác người vận hành
An toàn cho bề mặt	Không cần chà xát trực tiếp khi thiết lập đúng thông số	Chà cơ học có thể gây xước, ảnh hưởng bề mặt hoặc phát sinh tĩnh điện
Ứng dụng phù hợp	PCB và linh kiện mật độ cao, cấu trúc phức tạp, yêu cầu độ sạch cao	Bề mặt đơn giản hoặc trường hợp không cần làm sạch sâu

Tác động đến chất lượng, độ tin cậy và tuổi thọ sản phẩm

Vệ sinh siêu âm giúp giảm lượng tạp chất còn lại trên bề mặt, hỗ trợ duy trì khả năng cách điện và hạn chế nguy cơ hỏng hóc khi thiết bị hoạt động trong môi trường ẩm hoặc khắc nghiệt.

Điều này đặc biệt quan trọng với các sản phẩm điện tử sử dụng trong:

• Viễn thông;
• Thiết bị y tế;
• Ô tô điện tử;
• Hệ thống tự động hóa;
• Thiết bị đo lường.

Sản phẩm được kiểm soát độ sạch tốt thường ít gặp sự cố hơn, từ đó doanh nghiệp có thể giảm chi phí bảo hành và nâng cao khả năng đáp ứng yêu cầu chất lượng từ khách hàng.

Nguyên lý công nghệ làm sạch siêu âm cho linh kiện điện tử

Trước khi ứng dụng làm sạch siêu âm trong công nghiệp điện tử, cần hiểu cơ chế cavitation và sự tương tác giữa sóng siêu âm với vật liệu, mối hàn và lớp phủ bảo vệ.

Tần số, công suất, dung dịch và thời gian rửa phải được lựa chọn đồng bộ để vừa đạt độ sạch cần thiết vừa hạn chế ảnh hưởng đến linh kiện.

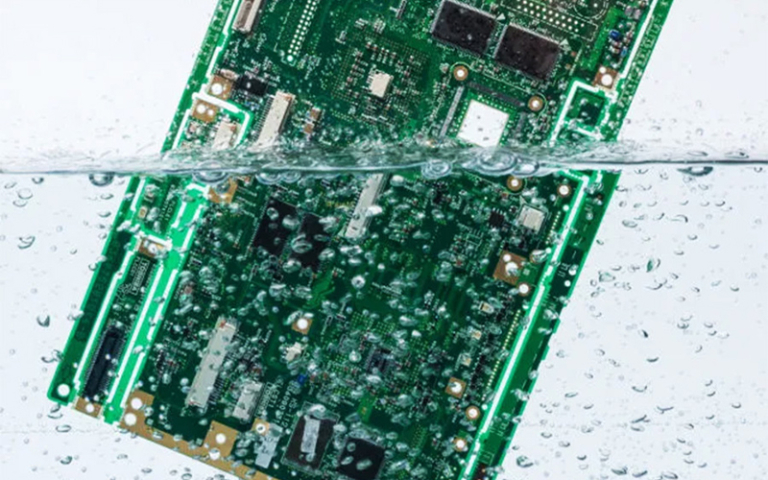

Cơ chế tạo bọt cavitation và tác động lên bề mặt linh kiện

Sóng siêu âm truyền qua dung dịch tạo ra các vùng áp suất cao và thấp xen kẽ liên tục. Quá trình này hình thành hàng triệu bọt khí vi mô, sau đó các bọt khí sụp đổ và tạo ra xung áp cùng vi dòng trong chất lỏng.

Hiện tượng cavitation hỗ trợ bóc tách chất bẩn tại:

• Khe nhỏ giữa chân linh kiện;
• Gầm linh kiện dán bề mặt;
• Lỗ xuyên PCB;
• Rãnh;
• Các cấu trúc khó tiếp cận bằng bàn chải hoặc phun rửa.

Khi tần số và công suất được lựa chọn phù hợp, quá trình làm sạch có thể diễn ra mà không cần tác động cơ học trực tiếp lên bề mặt.

Các dải tần số siêu âm phù hợp cho linh kiện điện tử

Tần số cần được lựa chọn theo cấu trúc và độ nhạy của sản phẩm.

Dải tần	Ứng dụng tham khảo	Đặc điểm
27-40 kHz	Một số PCB và linh kiện SMT	Cavitation tương đối mạnh, phù hợp với flux và bụi bẩn thông thường khi kiểm soát công suất
Trên 40 kHz	Linh kiện nhỏ, cấu trúc tinh vi	Cavitation nhỏ hơn, tác động dịu hơn
Tần số cao hơn nữa	Một số ứng dụng wafer và linh kiện yêu cầu độ tinh sạch cao	Phù hợp hơn với hạt nhỏ và bề mặt nhạy cảm

Dù sử dụng dải tần nào, công suất và thời gian vẫn cần được kiểm soát để tránh ảnh hưởng đến vật liệu mỏng, linh kiện nhạy cảm hoặc lớp phủ.

Tương tác giữa sóng siêu âm và vật liệu, lớp phủ, mối hàn

Khi quy trình được thiết kế đúng, sóng siêu âm có thể hỗ trợ làm sạch mà không gây ảnh hưởng đáng kể đến:

• Linh kiện dán bề mặt;
• Lớp phủ bảo vệ;
• Lớp mạ;
• Mối hàn.

Ngược lại, nếu chọn sai tần số, công suất, thời gian hoặc dung dịch, có thể xuất hiện:

• Ăn mòn kim loại;
• Nứt vi mô;
• Bong lớp phủ;
• Ảnh hưởng mối hàn;
• Tác động đến linh kiện có cấu trúc cơ khí nhạy cảm.

Do đó, nên đánh giá vật liệu và thử nghiệm trên mẫu trước khi áp dụng cho toàn bộ dây chuyền.

Ứng dụng làm sạch siêu âm cho PCB và linh kiện SMT

Đây là một trong những ứng dụng phổ biến của công nghệ siêu âm trong dây chuyền điện tử, đặc biệt sau công đoạn hàn reflow.

Mục tiêu là loại bỏ flux, bụi và tạp chất còn sót lại nhằm duy trì khả năng cách điện và độ tin cậy lâu dài của bảng mạch.

Nội dung	Thông tin
Làm sạch PCB sau hàn reflow	Loại bỏ flux, bụi công nghiệp, vân tay, tóc và sản phẩm phụ sau hàn; hỗ trợ giảm nguy cơ ăn mòn, ngắn mạch và dendrite
Làm sạch linh kiện SMT mật độ cao	Cavitation tiếp cận khe nhỏ giữa chân IC và vùng gầm linh kiện mà phương pháp thủ công khó làm sạch
Quy trình cơ bản	Đặt PCB vào giỏ → Chọn dung dịch → Rửa siêu âm → Tráng bằng nước khử ion → Sấy khô hoàn toàn
Thông số tham khảo	Tần số khoảng 27-40 kHz; thời gian vài phút; nhiệt độ khoảng 30-60°C; thực hiện Degas trước rửa nếu cần
Dung dịch phù hợp	Ưu tiên dung dịch phù hợp với linh kiện, pH trung tính hoặc kiềm nhẹ; sử dụng nước khử ion hoặc nước cất để pha và tráng

Không nên dùng nước máy trong những quy trình yêu cầu hạn chế cặn ion vì khoáng chất còn lại sau khi khô có thể ảnh hưởng đến độ tin cậy điện.

Làm sạch siêu âm cho đầu nối, cảm biến và bộ phận tiếp xúc

Ứng dụng làm sạch siêu âm trong công nghiệp điện tử còn mở rộng sang đầu nối, giắc cắm, một số công tắc, cảm biến, vỏ IC và các bộ phận tiếp xúc điện.

Mục tiêu là loại bỏ dầu mỡ, oxit, bụi và cặn trước mạ hoặc lắp ráp, qua đó hỗ trợ duy trì chất lượng bề mặt tiếp xúc.

Đối tượng ứng dụng	Mục đích làm sạch	Lợi ích đạt được
Đầu nối, giắc cắm trước mạ và lắp ráp	Loại dầu công nghiệp, oxit, cặn carbon và kem đánh bóng	Hỗ trợ bề mặt sạch hơn trước mạ, góp phần nâng cao độ đồng đều của lớp phủ
Cảm biến, vỏ IC và linh kiện đóng gói phù hợp	Làm sạch bụi, dầu và tạp chất trên bề mặt đế hoặc vỏ	Hỗ trợ giảm tạp chất trước công đoạn đóng gói và lắp ráp
Đầu nối và bộ phận tiếp xúc khi bảo trì	Loại dầu mỡ, oxit và bụi trên vùng tiếp xúc	Hỗ trợ giảm điện trở tiếp xúc và duy trì độ ổn định truyền tín hiệu

Với cảm biến, relay hoặc linh kiện có cấu trúc cơ khí bên trong, cần kiểm tra datasheet và khả năng tương thích trước khi áp dụng rửa siêu âm.

Làm sạch siêu âm cho wafer silicon và đế linh kiện bán dẫn

Wafer silicon, wafer gốm áp điện và đế linh kiện bán dẫn yêu cầu độ sạch cao trước khi chuyển sang các công đoạn chế tạo tiếp theo.

Sóng siêu âm có thể hỗ trợ loại bỏ bụi, dầu, cặn hóa chất và một số lớp tạp chất trên bề mặt. Tuy nhiên, với hạt có kích thước rất nhỏ hoặc yêu cầu sạch ở cấp độ bán dẫn, siêu âm thường phải kết hợp với các bước hóa học, tráng và lọc chuyên dụng.

Vai trò của siêu âm trong xử lý wafer silicon và gốm áp điện

Siêu âm có thể được sử dụng để làm sạch wafer trước các công đoạn như:

• Quang khắc;
• Oxy hóa;
• Lắng đọng vật liệu;
• Liên kết;
• Đóng gói.

Với bề mặt wafer, cần lựa chọn tần số và công suất thận trọng để hạn chế ảnh hưởng đến vật liệu mỏng.

Khi xử lý các hạt rất nhỏ, có thể cần kết hợp thêm quy trình hóa học phù hợp thay vì chỉ sử dụng siêu âm.

Quy trình làm sạch đế linh kiện trước đóng gói

Một quy trình tham khảo gồm:

1. Ngâm đế trong dung dịch chuyên dụng.
2. Làm sạch bằng sóng siêu âm.
3. Tráng bằng dung dịch sạch hoặc nước khử ion.
4. Sấy khô.
5. Kiểm tra bề mặt.
6. Chuyển sang công đoạn gắn chip hoặc linh kiện.

Thông số cần được kiểm soát chặt, đặc biệt với vật liệu bán dẫn mỏng. Doanh nghiệp nên thử nghiệm trên mẫu trước khi sản xuất hàng loạt.

Kiểm soát hạt siêu nhỏ và tạp chất ion

Hạt siêu nhỏ và ion tồn dư có thể gây ảnh hưởng đáng kể đến cấu trúc bán dẫn, vì vậy cần kiểm soát theo toàn bộ quy trình chứ không chỉ riêng bước siêu âm.

Một hệ thống làm sạch có thể cần kết hợp:

• Dung dịch hóa học phù hợp;
• Nước khử ion;
• Hệ thống lọc;
• Tráng nhiều bước;
• Sấy sạch;
• Kiểm tra hạt và ion.

Siêu âm có giới hạn khi xử lý một số loại hạt rất nhỏ, do đó không nên xem đây là giải pháp duy nhất cho mọi yêu cầu độ sạch bán dẫn.

Tích hợp giải pháp siêu âm vào dây chuyền điện tử

Sau khi xác định loại sản phẩm và yêu cầu độ sạch, doanh nghiệp cần lựa chọn cấu hình thiết bị phù hợp với sản lượng, kích thước linh kiện và các công đoạn trước – sau.

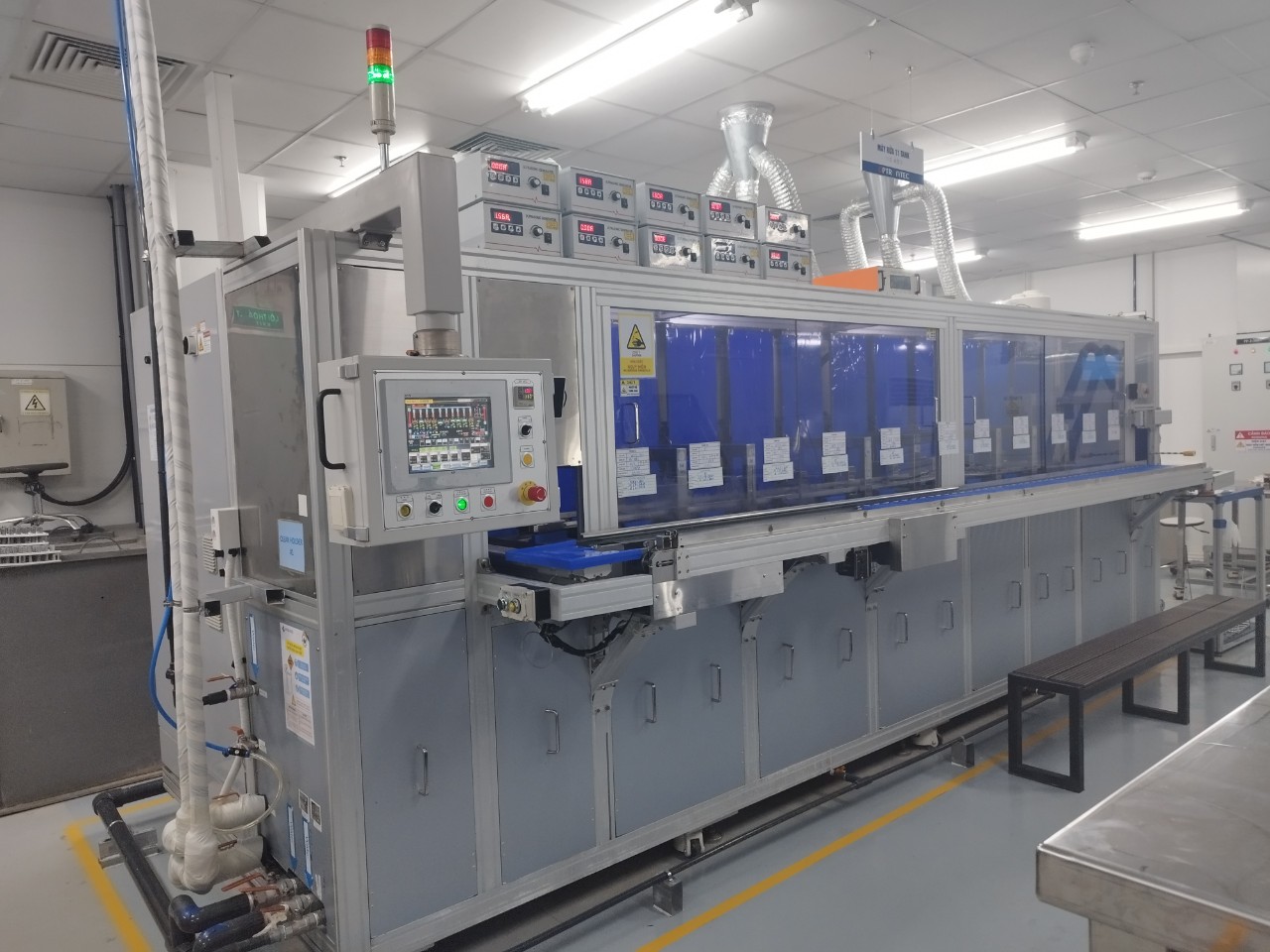

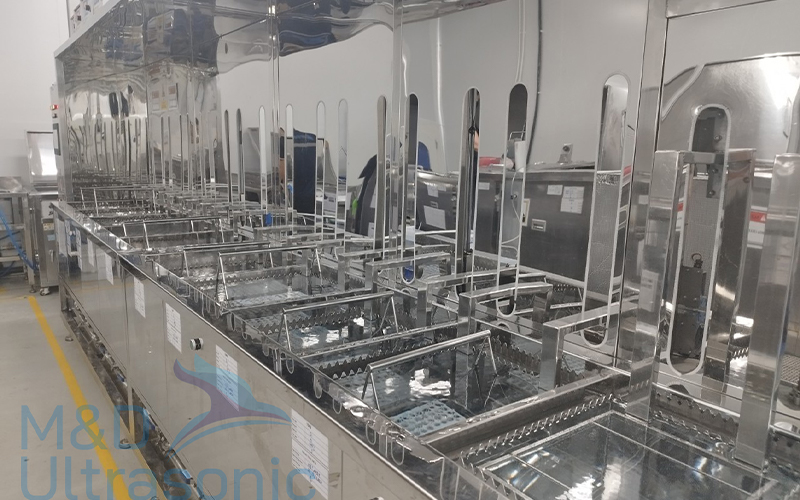

Các dòng máy rửa siêu âm phù hợp cho PCB và linh kiện điện tử

M&D Ultrasonic cung cấp các dòng máy rửa siêu âm công nghiệp với nhiều dung tích bể, phù hợp cho nhu cầu vệ sinh PCB và linh kiện điện tử theo từng quy mô sản xuất.

Các tính năng có thể gồm:

• Điều chỉnh nhiệt độ;
• Điều chỉnh thời gian;
• Điều chỉnh công suất;
• Chế độ khử khí;
• Hệ thống lọc;
• Hệ tráng;
• Hệ sấy.

Cấu hình cụ thể cần được lựa chọn theo yêu cầu sản xuất thay vì chỉ dựa vào dung tích bể.

Tư vấn thiết kế bể, công suất, cấu hình cho dây chuyền sản xuất

Quá trình tư vấn thường bắt đầu từ các dữ liệu:

• Kích thước PCB hoặc linh kiện;
• Sản lượng mỗi mẻ;
• Sản lượng theo ca;
• Loại chất bẩn;
• Yêu cầu độ sạch;
• Mục đích sử dụng: sản xuất hay bảo trì;
• Công đoạn trước và sau khi rửa.

Từ đó có thể xác định:

1. Dung tích bể;
2. Tần số;
3. Công suất;
4. Vị trí đầu dò;
5. Hệ thống lọc;
6. Công đoạn tráng;
7. Phương án sấy.

Thiết kế đồng bộ ngay từ đầu giúp hạn chế việc phải điều chỉnh hoặc bổ sung thiết bị sau khi dây chuyền đã đi vào hoạt động.

Lợi ích vận hành và khả năng tự động hóa

Việc tích hợp máy rửa siêu âm vào dây chuyền có thể mang lại:

• Giảm thời gian vệ sinh thủ công;
• Nâng cao tính ổn định giữa các mẻ;
• Giảm phụ thuộc vào thao tác người vận hành;
• Hỗ trợ tự động hóa;
• Dễ chuẩn hóa thông số;
• Thuận lợi hơn khi kiểm soát chất lượng.

Ngoài thiết bị, công tác bảo trì và tối ưu thông số trong quá trình vận hành cũng ảnh hưởng trực tiếp đến hiệu quả lâu dài của hệ thống.

Rủi ro, giới hạn và lưu ý an toàn khi làm sạch siêu âm

Ứng dụng làm sạch siêu âm trong công nghiệp điện tử vẫn có giới hạn. Rủi ro thường xuất hiện khi linh kiện không phù hợp, dung dịch quá mạnh hoặc thông số vận hành chưa được kiểm soát.

Các linh kiện và vật liệu cần thận trọng trước khi đưa vào bể

Một số nhóm cần được đánh giá kỹ gồm:

• Pin và pin sạc;
• Màn hình;
• Loa;
• Micro;
• Buzzer;
• Relay kín;
• Cảm biến có màng mỏng;
• Linh kiện có cơ cấu cộng hưởng;
• Linh kiện không được nhà sản xuất cho phép rửa siêu âm.

Trước khi đưa PCB vào bể, nên kiểm tra datasheet và tháo hoặc bảo vệ các bộ phận không phù hợp.

Nguy cơ ăn mòn, nứt vi mô và ảnh hưởng linh kiện nếu tối ưu sai

Các nguyên nhân thường gặp gồm:

• Cavitation quá mạnh;
• Công suất quá cao;
• Tần số không phù hợp;
• Dung dịch axit hoặc kiềm quá mạnh;
• Thời gian rửa quá dài;
• Sấy không hoàn toàn.

Những yếu tố này có thể gây:

• Nứt vi mô;
• Ăn mòn lớp mạ;
• Bong lớp phủ;
• Ảnh hưởng mối hàn;
• Suy giảm độ tin cậy.

Doanh nghiệp nên thử nghiệm trên mẫu trước khi triển khai diện rộng và sử dụng các phương pháp kiểm tra phù hợp để phát hiện rủi ro sớm.

Kiểm soát tĩnh điện, ô nhiễm chéo và an toàn hóa chất

Trong môi trường điện tử, kiểm soát tĩnh điện là yêu cầu quan trọng.

Nhà máy nên chú ý:

• Dụng cụ chống tĩnh điện;
• Hệ thống tiếp đất;
• Khu vực thao tác phù hợp;
• Quản lý riêng từng loại dung dịch;
• Hạn chế ô nhiễm chéo;
• Trang bị bảo hộ khi xử lý hóa chất.

Dung dịch thải cần được thu gom và xử lý theo quy định hiện hành.

Tiêu chuẩn độ sạch và kiểm tra sau làm sạch siêu âm

Sau khi rửa, doanh nghiệp cần đánh giá độ sạch bằng các tiêu chí cụ thể thay vì chỉ quan sát bằng mắt.

Dữ liệu kiểm tra giúp xác nhận chất lượng và là cơ sở để tối ưu thông số vận hành.

Các tiêu chí đánh giá độ sạch PCB, SMT, wafer sau siêu âm

Một số tiêu chí thường được theo dõi gồm:

• Lượng flux còn dư;
• Bụi và hạt còn sót;
• Số lượng hạt trên wafer;
• Hàm lượng ion tồn dư;
• Độ cách điện giữa các đường mạch;
• Tình trạng lớp phủ;
• Tình trạng mối hàn.

Các tiêu chí có thể được xây dựng theo yêu cầu khách hàng, tiêu chuẩn ngành hoặc quy định nội bộ.

Phương pháp kiểm tra sau rửa

Phương pháp	Mục đích
Soi kính hiển vi	Phát hiện bụi, flux, hạt và khuyết tật trên bề mặt
Đo điện trở cách điện	Kiểm tra nguy cơ rò dòng giữa các đường mạch
Phân tích ion	Đánh giá lượng ion còn tồn dư sau rửa
Kiểm tra chức năng	Xác nhận PCB hoặc linh kiện hoạt động bình thường sau làm sạch

Doanh nghiệp nên tích hợp các bước kiểm tra vào quy trình kiểm soát chất lượng trước khi sản phẩm chuyển sang công đoạn tiếp theo.

Ứng dụng dữ liệu kiểm tra để tối ưu liên tục quy trình siêu âm

Nếu lượng flux hoặc ion còn cao, kỹ sư có thể xem xét điều chỉnh:

• Thời gian rửa;
• Nhiệt độ;
• Tần số;
• Công suất;
• Nồng độ dung dịch;
• Số bước tráng.

Ngược lại, nếu xuất hiện dấu hiệu ăn mòn hoặc ảnh hưởng linh kiện, cần giảm mức tác động hoặc thay đổi dung dịch.

M&D Ultrasonic có thể đồng hành cùng doanh nghiệp trong việc phân tích dữ liệu và điều chỉnh cấu hình theo từng giai đoạn sản xuất.

Kết luận

Có thể thấy, ứng dụng làm sạch siêu âm trong công nghiệp điện tử không còn là giải pháp dành riêng cho các nhà máy quy mô lớn mà đang trở thành tiêu chuẩn trong nhiều quy trình sản xuất linh kiện hiện đại. Đầu tư đúng công nghệ ngay từ đầu sẽ giúp doanh nghiệp nâng cao chất lượng thành phẩm và tạo nền tảng cho quá trình tự động hóa trong tương lai. Nếu cần đánh giá giải pháp hoặc tối ưu quy trình làm sạch theo từng sản phẩm, M&D Ultrasonic luôn sẵn sàng chia sẻ kinh nghiệm và tư vấn phương án phù hợp với thực tế sản xuất.
