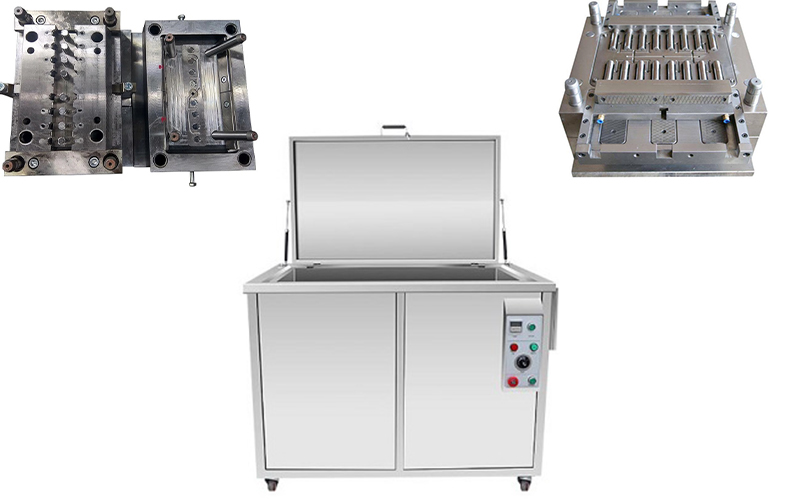

Máy rửa sóng siêu âm trong vệ sinh khuôn mẫu là giải pháp làm sạch sâu, không mài mòn bề mặt, giúp nhà máy duy trì chất lượng khuôn ổn định qua nhiều chu kỳ sản xuất. M&D Ultrasonic phân tích vai trò của thiết bị trong bảo trì khuôn, các loại cặn bẩn xử lý hiệu quả, quy trình vệ sinh chuẩn giúp kéo dài tuổi thọ khuôn và lưu ý khi chọn máy, dung dịch phù hợp.

Vai trò của máy rửa siêu âm trong bảo trì khuôn mẫu

Máy rửa sóng siêu âm trong vệ sinh khuôn mẫu đóng vai trò quan trọng trong công tác bảo trì nhờ khả năng loại bỏ cặn bẩn mà không cần chà xát trực tiếp lên bề mặt kim loại.

So với phương pháp thủ công, thiết bị giúp rút ngắn thời gian vệ sinh, hạn chế tác động cơ học lên khuôn và duy trì chất lượng sản phẩm ổn định hơn sau nhiều chu kỳ sản xuất.

Xem thêm: Máy Rửa Siêu Âm Là Gì? Nguyên Lý Và Khả Năng Làm Sạch

Giảm thời gian vệ sinh và tăng hiệu quả sản xuất

Hiện tượng cavitation của sóng siêu âm tạo ra hàng loạt bong bóng vi mô liên tục hình thành và sụp đổ trong dung dịch. Quá trình này giúp bóc tách chất bẩn khỏi bề mặt khuôn mà không cần người vận hành chà rửa từng vị trí.

Thời gian vệ sinh có thể tham khảo khoảng 5-30 phút tùy:

• Loại khuôn;
• Mức độ bám bẩn;
• Loại cặn;
• Dung dịch sử dụng;
• Tần số và công suất;
• Nhiệt độ vận hành.

Nhờ giảm thời gian xử lý thủ công, nhà máy có thể hạn chế thời gian dừng máy phục vụ bảo trì.

Xem thêm: So sánh tính hiệu quả,lợi ích của “công nghệ rửa siêu âm và các phương pháp khác”

Bảo vệ bề mặt khuôn, hạn chế mài mòn cơ học

Rửa siêu âm không yêu cầu bàn chải kim loại hoặc vật liệu mài tác động trực tiếp lên bề mặt.

Điều này giúp hạn chế:

• Trầy xước;
• Thay đổi độ nhám;
• Ảnh hưởng bề mặt bóng;
• Mài mòn góc cạnh;
• Tác động đến các chi tiết chính xác.

Với khuôn có bề mặt hoàn thiện cao, việc giảm chà rửa cơ học cũng giúp hạn chế nhu cầu xử lý lại sau mỗi lần vệ sinh.

Ổn định chất lượng sản phẩm và giảm lỗi

Cặn nhựa, dầu, chất tách khuôn hoặc bụi tích tụ tại lòng khuôn, khe thoát khí và các chi tiết nhỏ có thể ảnh hưởng đến chất lượng sản phẩm sau ép.

Làm sạch định kỳ giúp hạn chế một số hiện tượng như:

• Vết loang;
• Cặn bám in lên sản phẩm;
• Lỗi bề mặt;
• Tắc khe thoát khí;
• Giảm hiệu quả trao đổi nhiệt.

Bề mặt khuôn sạch hơn cũng tạo điều kiện thuận lợi để duy trì trạng thái vận hành ổn định giữa các chu kỳ sản xuất.

Nguyên lý hoạt động của máy rửa siêu âm khi vệ sinh khuôn

Hiệu quả của máy rửa siêu âm đến từ sự phối hợp giữa cavitation, dung dịch, nhiệt độ, tần số và công suất.

Hiểu đúng các yếu tố này giúp kỹ sư lựa chọn cấu hình phù hợp với từng loại khuôn thay vì sử dụng một chế độ cố định cho mọi ứng dụng.

Hiện tượng cavitation và cơ chế bóc tách cặn bẩn

Sóng siêu âm truyền qua dung dịch tạo ra các chu kỳ nén và giãn, từ đó hình thành những bọt khí vi mô.

Khi các bọt này sụp đổ gần bề mặt khuôn, chúng tạo ra:

• Xung lực cục bộ;
• Vi dòng chất lỏng;
• Tác động cơ học lên lớp cặn.

Cơ chế này hỗ trợ bóc tách cặn nhựa, dầu, mỡ và chất tách khuôn ở những vị trí khó tiếp cận mà không cần chà trực tiếp.

Các tham số siêu âm quan trọng cần kiểm soát

Một số thông số thường được quan tâm gồm:

Thông số	Khoảng tham khảo	Vai trò
Tần số	Khoảng 28-40 kHz	Phù hợp với nhiều ứng dụng làm sạch khuôn và cặn tương đối nặng
Nhiệt độ	Khoảng 40-60°C	Hỗ trợ làm mềm dầu, mỡ và tăng hiệu quả của dung dịch
Thời gian	Khoảng 5-30 phút	Điều chỉnh theo mức độ bẩn và cấu tạo khuôn
Công suất	Theo dung tích bể và tải khuôn	Cần đủ để tạo cavitation trên toàn bộ vùng làm sạch

Các mức trên chỉ mang tính tham khảo. Với bề mặt mạ, phủ PVD hoặc khuôn đánh bóng cao, cần thử nghiệm trước để hạn chế tác động không mong muốn.

Tương tác giữa sóng siêu âm, dung dịch và vật liệu khuôn

Dung dịch đóng vai trò hỗ trợ hòa tan, nhũ hóa hoặc làm mềm chất bẩn để cavitation dễ bóc tách hơn.

Tùy ứng dụng có thể sử dụng:

• Dung dịch kiềm nhẹ;
• Dung dịch trung tính;
• Dung dịch xử lý oxit hoặc cặn khoáng;
• Dung dịch chuyên dụng theo vật liệu.

Với khuôn có lớp phủ PVD, lớp mạ, insert hoặc bề mặt bóng gương, khả năng tương thích giữa dung dịch và vật liệu cần được kiểm tra kỹ trước khi vận hành.

Các loại cặn bẩn trên khuôn mà siêu âm xử lý tốt

Khuôn mẫu có thể tích tụ nhiều nhóm chất bẩn khác nhau sau quá trình sản xuất. Việc nhận diện đúng loại cặn giúp lựa chọn dung dịch và chế độ siêu âm phù hợp hơn.

Loại cặn bẩn	Đặc điểm	Cách sóng siêu âm hỗ trợ xử lý
Cặn nhựa cháy, flash và bám dính sau ép phun	Thường tích tụ tại góc, rãnh và khu vực nhiệt độ cao	Cavitation hỗ trợ bóc tách cặn tại những vị trí khó đưa bàn chải vào
Dầu mỡ, chất tách khuôn và tạp chất hữu cơ	Có thể tạo màng bám trên lòng khuôn và các chi tiết chuyển động	Kết hợp dung dịch tẩy dầu để nhũ hóa và cuốn trôi lớp dầu
Cặn khoáng và gỉ ở kênh làm mát	Làm giảm tiết diện dòng chảy và khả năng trao đổi nhiệt	Dung dịch xử lý phù hợp kết hợp siêu âm hỗ trợ phá vỡ lớp cặn bám
Bụi, mạt và hạt nhỏ trong hốc khuôn	Dễ mắc tại lỗ chốt, khe và vùng khuất	Cavitation giúp tách các hạt khỏi bề mặt để dung dịch cuốn ra ngoài

Hiệu quả thực tế còn phụ thuộc vào việc dung dịch có tiếp cận được khu vực cần làm sạch hay không, đặc biệt với các kênh kín hoặc cấu trúc khó thoát khí.

Quy trình vệ sinh khuôn giúp kéo dài tuổi thọ khuôn

Một quy trình phù hợp cần bao gồm chuẩn bị khuôn, thiết lập thông số, rửa, tráng, sấy và kiểm tra sau làm sạch.

Chuẩn bị khuôn và kiểm tra trước khi đưa vào bể siêu âm

Trước khi rửa, kỹ sư nên:

1. Tháo khuôn khỏi máy.
2. Tháo các bộ phận có thể cần xử lý riêng.
3. Kiểm tra insert, chốt đẩy và các chi tiết chuyển động.
4. Loại bỏ cặn thô nếu cần.
5. Xác định vùng bám bẩn nặng.
6. Kiểm tra lớp phủ và vật liệu khuôn.

Việc tháo rời đến mức phù hợp giúp dung dịch dễ tiếp cận các khu vực cần vệ sinh hơn.

Thiết lập chu trình rửa: dung dịch, nhiệt độ, thời gian, tần số

Thông số cần được lựa chọn theo loại cặn và vật liệu.

Có thể tham khảo:

Hạng mục	Mức tham khảo
Tần số	Khoảng 28-40 kHz
Nhiệt độ	Khoảng 40-60°C
Thời gian	Khoảng 5-30 phút
Dung dịch	Trung tính, kiềm hoặc loại chuyên dụng tùy cặn và vật liệu

Không nên kéo dài thời gian chỉ với mục tiêu “rửa càng lâu càng sạch”. Khi cặn đã được loại bỏ, việc tiếp tục cho khuôn tiếp xúc với cavitation và hóa chất thường không mang lại nhiều lợi ích.

Các bước sau rửa: tráng, sấy, kiểm tra và bảo vệ bề mặt

Sau chu trình siêu âm, khuôn cần được:

• Tráng sạch;
• Loại bỏ dung dịch tồn dư;
• Thổi khí tại khe, lỗ và kênh;
• Sấy khô;
• Kiểm tra bề mặt;
• Kiểm tra các lỗ và kênh.

Nếu khuôn chưa được đưa vào sử dụng ngay, có thể áp dụng lớp bảo vệ chống gỉ phù hợp với vật liệu và quy trình sản xuất.

Tích hợp máy rửa siêu âm vào kế hoạch bảo trì định kỳ

Không nên chờ khuôn xuất hiện cặn nặng mới tiến hành làm sạch sâu.

Tần suất vệ sinh cần được xây dựng dựa trên:

• Số chu kỳ ép;
• Loại nhựa;
• Nhiệt độ vận hành;
• Chất tách khuôn;
• Điều kiện nước làm mát;
• Mức độ bám cặn;
• Yêu cầu chất lượng sản phẩm.

Một số nhà máy có thể xây dựng mốc bảo trì theo chu kỳ sản xuất, nhưng không nên mặc định một con số cố định cho mọi loại khuôn.

Tiêu chí lựa chọn máy rửa siêu âm phù hợp với khuôn mẫu

Máy dùng cho khuôn cần được lựa chọn theo tải trọng thực tế chứ không chỉ theo dung tích danh nghĩa.

Các yếu tố cần xem xét gồm kích thước bể, tần số, công suất, vật liệu, giỏ treo và khả năng mở rộng hệ thống.

Dung tích bể, cấu hình hệ thống và khả năng mở rộng

Dung tích cần đủ để khuôn hoặc các bộ phận của khuôn được bố trí hợp lý trong bể.

Các hệ thống có thể từ bể nhỏ vài lít cho chi tiết khuôn nhỏ đến bể công nghiệp dung tích lớn hơn nhiều.

Khi chọn bể cần xác định:

• Kích thước khuôn lớn nhất;
• Trọng lượng;
• Số lượng mỗi mẻ;
• Mực ngập;
• Khoảng trống cho giỏ;
• Phương án nâng hạ.

Với nhà máy có sản lượng lớn, có thể cân nhắc hệ thống nhiều công đoạn gồm:

Rửa siêu âm → Tráng → Chống gỉ → Sấy

Tần số, công suất siêu âm và phân bố năng lượng trong bể

Tần số khoảng 28 kHz tạo cavitation mạnh hơn, phù hợp hơn với nhiều loại cặn bám nặng trên khuôn kim loại chắc chắn.

Khoảng 40 kHz hoặc cao hơn có thể phù hợp hơn khi cần tác động nhẹ hơn lên bề mặt tinh xảo.

Công suất cần được thiết kế theo:

• Dung tích;
• Tải trọng;
• Hình dạng bể;
• Số đầu dò;
• Vị trí đầu dò.

Mục tiêu không phải tạo công suất càng cao càng tốt mà là duy trì cavitation đủ mạnh và phân bố tương đối đồng đều.

Vật liệu bể, thiết kế giỏ treo và tương thích với khuôn

Bể công nghiệp thường sử dụng inox có độ dày và kết cấu phù hợp với tải trọng cũng như môi trường hóa chất.

Giỏ cần:

• Chịu được trọng lượng khuôn;
• Không để khuôn chạm trực tiếp đáy;
• Tạo khoảng trống cho dung dịch;
• Hạn chế khuôn va chạm;
• Thuận tiện nâng hạ.

Với khuôn nặng, hệ thống nâng hạ bằng cơ cấu cơ khí có thể giúp giảm thao tác thủ công và tăng độ an toàn.

Mức độ tự động hóa, an toàn vận hành và chi phí sở hữu

Một hệ thống công nghiệp có thể tích hợp:

• Hẹn giờ;
• Kiểm soát nhiệt độ;
• Điều chỉnh công suất;
• Cảnh báo mức dung dịch;
• Lọc tuần hoàn;
• Nâng hạ giỏ;
• Tráng;
• Sấy.

Khi đánh giá chi phí, doanh nghiệp nên xem xét cả:

• Giá thiết bị;
• Nhân công;
• Hóa chất;
• Điện;
• Nước;
• Bảo trì;
• Thời gian dừng máy.

Với khuôn có kích thước hoặc quy trình đặc thù, máy rửa siêu âm thiết kế theo yêu cầu có thể giúp tùy chỉnh kích thước bể, tần số, công suất và các công đoạn phụ trợ theo thực tế nhà máy.

Lựa chọn và tối ưu dung dịch tẩy rửa cho khuôn mẫu

Dung dịch và cavitation cần hoạt động bổ trợ cho nhau.

Nếu dung dịch không phù hợp với loại cặn hoặc vật liệu, chỉ tăng công suất siêu âm thường không giải quyết được vấn đề.

Nhóm dung dịch tẩy rửa dành cho khuôn nhựa và khuôn kim loại

Có thể phân nhóm theo mục tiêu:

Nhóm dung dịch	Ứng dụng
Kiềm nhẹ	Dầu, mỡ và tạp chất hữu cơ
Dung dịch xử lý cặn khoáng/oxit	Cặn nước, oxit hoặc gỉ tùy vật liệu
Trung tính	Bề mặt nhạy cảm hoặc yêu cầu tác động hóa học nhẹ
Dung dịch chuyên dụng	Khuôn có lớp phủ hoặc yêu cầu đặc biệt

Với khuôn bóng gương, quang học hoặc có lớp phủ, cần lựa chọn hóa chất theo hướng dẫn tương thích của vật liệu thay vì áp dụng chung một loại dung dịch.

Nồng độ, nhiệt độ, thời gian tiếp xúc và tối ưu hiệu suất

Nồng độ phải tuân theo hướng dẫn của hóa chất.

Một số dung dịch công nghiệp có thể sử dụng ở tỷ lệ vài phần trăm đến cao hơn tùy sản phẩm, vì vậy không nên áp dụng cố định một mức 5-20% cho mọi loại hóa chất.

Nhiệt độ có thể tham khảo khoảng 40-60°C trong nhiều ứng dụng tẩy dầu và cặn, trong khi thời gian thường nằm khoảng 5-30 phút.

Nguyên tắc là sử dụng mức thông số thấp nhất vẫn đạt yêu cầu độ sạch để hạn chế chi phí và tác động không cần thiết lên khuôn.

Tương thích với vật liệu khuôn, lớp phủ và yêu cầu môi trường

Dung dịch kiềm mạnh có thể không phù hợp với nhôm hoặc một số hợp kim, trong khi axit mạnh có thể gây ảnh hưởng bề mặt thép nếu lựa chọn và kiểm soát không đúng.

Do đó cần kiểm tra:

• Thép khuôn;
• Nhôm;
• Hợp kim đồng;
• Lớp mạ;
• PVD;
• Insert;
• Vật liệu nhựa hoặc cao su đi kèm.

Nên ưu tiên hóa chất có mức độ an toàn phù hợp và tránh sử dụng dung môi dễ cháy trực tiếp trong bể siêu âm thông thường nếu hệ thống không được thiết kế chuyên dụng.

Quản lý dung dịch: lọc, thay mới, xử lý thải

Dung dịch sau nhiều mẻ có thể chứa:

• Dầu;
• Cặn nhựa;
• Mạt;
• Oxit;
• Chất tách khuôn.

Với hệ thống sản xuất liên tục, lọc tuần hoàn giúp giảm tải tạp chất và kéo dài thời gian sử dụng dung dịch.

Dung dịch cần được thay khi:

• Hiệu quả làm sạch giảm;
• Lượng cặn tăng cao;
• Thành phần hóa học thay đổi;
• Dung dịch nhiễm dầu quá nhiều.

Chất thải sau rửa cần được phân loại và xử lý theo quy định môi trường áp dụng tại nhà máy.

So sánh máy rửa siêu âm với vệ sinh khuôn truyền thống

Mỗi phương pháp đều có phạm vi phù hợp. Tuy nhiên, với khuôn có nhiều khe, lỗ và bề mặt cần bảo vệ, siêu âm mang lại một số lợi thế đáng chú ý.

Tiêu chí	Vệ sinh khuôn truyền thống	Máy rửa siêu âm
Phương pháp làm sạch	Bàn chải, hóa chất, phun hoặc phương pháp cơ học	Cavitation trong dung dịch
Khả năng tiếp cận	Khó xử lý khe, hốc và lỗ nhỏ	Dung dịch và cavitation có thể tiếp cận nhiều vị trí phức tạp
Ảnh hưởng bề mặt	Chà hoặc phun hạt có thể gây mài mòn nếu thao tác không phù hợp	Không cần chà trực tiếp khi thiết lập đúng
Thời gian	Có thể tốn nhiều công thao tác	Một chu trình có thể tham khảo khoảng 5-30 phút
Độ lặp lại	Phụ thuộc nhiều vào người thực hiện	Dễ chuẩn hóa thông số giữa các mẻ
Nhân công	Thường cần thao tác trực tiếp nhiều	Có thể giảm chà rửa thủ công
Hóa chất	Một số phương pháp phụ thuộc dung môi mạnh	Có thể sử dụng dung dịch gốc nước hoặc hóa chất phù hợp kết hợp cavitation

Lỗi thường gặp khi dùng máy rửa siêu âm vệ sinh khuôn mẫu

Một số lỗi nhỏ trong thiết lập có thể làm giảm đáng kể hiệu quả hoặc ảnh hưởng tới khuôn.

Lỗi thường gặp	Hậu quả	Cách phòng tránh
Chọn dung dịch không phù hợp	Ăn mòn, đổi màu, ảnh hưởng lớp phủ hoặc rửa không sạch	Chọn theo vật liệu và loại cặn, thử nghiệm trước khi chạy hàng loạt
Nhiệt độ không phù hợp	Dung dịch hoạt động kém hoặc tăng nguy cơ ảnh hưởng vật liệu	Cài đặt theo hóa chất và vật liệu
Đặt khuôn trực tiếp lên đáy bể	Cản trở truyền sóng, tăng nguy cơ va chạm và ảnh hưởng thiết bị	Dùng giỏ hoặc giá đỡ chuyên dụng
Mực dung dịch không đủ	Một phần khuôn không nhận được tác động làm sạch phù hợp	Duy trì mức dung dịch theo yêu cầu của máy
Xếp quá nhiều khuôn trong một mẻ	Che chắn lẫn nhau, cavitation phân bố kém	Giảm tải và bố trí khoảng cách
Dung dịch quá bẩn	Cặn có thể tái bám, hiệu quả giảm	Lọc hoặc thay dung dịch định kỳ
Bỏ qua bước sấy	Nước đọng có thể gây cặn hoặc gỉ	Thổi và sấy kỹ sau tráng

Ứng dụng máy rửa siêu âm cho từng loại khuôn mẫu khác nhau

Từng loại khuôn có kết cấu và nhóm chất bẩn khác nhau, vì vậy cấu hình rửa cũng cần điều chỉnh tương ứng.

Loại khuôn	Ứng dụng của máy rửa siêu âm	Lợi ích đạt được
Khuôn ép nhựa có cấu trúc phức tạp	Làm sạch chốt đẩy, lỗ thoát khí, hốc và các khu vực nhỏ	Hỗ trợ loại cặn nhựa, dầu và tạp chất tại vị trí khó tiếp cận
Khuôn cao su	Kết hợp cavitation với dung dịch phù hợp để xử lý cao su cháy và chất trợ gia công	Giảm nhu cầu chà mạnh, hỗ trợ bảo vệ bề mặt khuôn
Khuôn đúc kim loại	Xử lý dầu, oxit, cặn và một số tạp chất trong hốc hoặc kênh	Hỗ trợ duy trì độ sạch và khả năng trao đổi nhiệt
Khuôn có bề mặt đánh bóng cao	Sử dụng tần số, công suất và dung dịch nhẹ hơn	Hạn chế tác động không cần thiết lên bề mặt
Khuôn có kênh làm mát	Kết hợp dung dịch xử lý cặn với rửa siêu âm khi cấu trúc cho phép	Hỗ trợ loại cặn, cải thiện lưu thông và hiệu quả trao đổi nhiệt

Xem thêm: Cách Sử Dụng Máy Rửa Siêu Âm Để Làm Sạch Tốt Hơn Các Vật Thể Có Hình Dạng phức tạp

Kết luận

Có thể thấy, máy rửa sóng siêu âm trong vệ sinh khuôn mẫu không chỉ giúp nâng cao hiệu quả làm sạch mà còn góp phần kéo dài tuổi thọ khuôn và duy trì chất lượng sản phẩm trong quá trình sản xuất. Nếu cần đánh giá giải pháp hoặc lựa chọn hệ thống theo đặc thù khuôn và dây chuyền sản xuất, M&D Ultrasonic sẵn sàng tư vấn để doanh nghiệp triển khai phương án phù hợp..
